Lexikon
Fachbegriffe rund um Großschirm, Befestigung, Membran und Bespannung von A bis Z, kurz erklärt und mit Verweisen auf Ratgeber und Produkte.
A
- Acryl (spinndüsengefärbt)Acryl ist ein spinndüsengefärbtes Schirmgewebe aus Polyacrylfasern: Die Farbe sitzt in der Faser, Regenschauer perlen ab, wasserdicht ist es nicht.
- AmpelschirmEin Ampelschirm ist ein Sonnenschirm mit seitlichem Mast, dessen Dach an einem Ausleger über der Fläche hängt, sodass unter dem Dach keine Stütze steht.
- AnkerplatteEine Ankerplatte ist eine Platte, die auf tragfähigem Untergrund verdübelt wird und den Schirmmast ohne Einbetonieren aufnimmt.
- Aufrollbares SonnensegelEin aufrollbares Sonnensegel ist ein Schattentuch ohne Mittelmast, das auf einer Rollachse per Kurbel oder Motor aus- und eingefahren wird.
B
- B1 (DIN 4102-1)B1 ist die Baustoffklasse „schwer entflammbar“ nach DIN 4102-1; sie wird bei Schirmen und Segeln gefordert, wenn Behörden Brandschutz verlangen.
- BallastBallast ist das Gewicht, das einen frei stehenden Schirm ohne Verankerung im Boden gegen Kippen und Gleiten durch Wind am Platz hält.
- Beaufort-SkalaDie Beaufort-Skala ist die Einteilung der mittleren Windgeschwindigkeit in Stufen von 0 bis 12; Stufe 8 beginnt bei 62 km/h.
- BespannungDie Bespannung ist das textile Schirmdach: Segmente aus Acryl, Polyester oder PVC, die an den Speichenenden am Gestell hängen und Sonne und Regen abhalten.
- Bodenfreiheit (Unterkante geschlossen)Die Bodenfreiheit ist der Abstand zwischen Boden und Unterkante des geschlossenen Schirmdachs; sie nimmt mit der Schirmgröße ab.
F
- Fest verspanntes SegelEin fest verspanntes Segel ist ein dauerhaft montiertes, vorgespanntes Tuch an Masten und Fassaden, das sich nicht einfahren lässt.
- FundamentEin Fundament ist der Betonkörper im Boden, der die Bodenhülse eines Schirms hält und die Windkräfte in den Baugrund einleitet.
- FunksteuerungEine Funksteuerung bedient einen motorisierten Schirm drahtlos über Hand-, Wandsender oder Funkstation, ohne dass Steuerleitungen verlegt werden müssen.
G
- GFKGFK ist glasfaserverstärkter Kunststoff: ein Verbundwerkstoff aus Kunststoff und eingebetteten Glasfasern, der leicht ist und nicht rostet.
- Glasfaser-MembranEine Glasfaser-Membran ist ein Glasfasergewebe mit Beschichtung, meist PTFE, und wird als formstabile, langlebige Dachhaut für Dauerbauten eingesetzt.
- GroßschirmEin Großschirm ist ein gewerblich genutzter Sonnenschirm, der eine ganze Sitzgruppe überdacht und für tägliches Öffnen und Schließen gebaut ist.
H
- Hitzeinsel (städtische)Eine Hitzeinsel ist ein dicht bebautes Stadtgebiet, das sich am Tag stärker aufheizt und nachts weniger abkühlt als das Umland.
- Hoch- und TiefpunktDie Hoch- und Tiefpunkte eines Segels sind Anschlusspunkte in unterschiedlicher Höhe, die die Fläche verwinden und unter Spannung stabil machen.
- Hochdruck-VernebelungDie Hochdruck-Vernebelung ist ein Verfahren, bei dem eine Pumpe Wasser durch feine Düsen presst, sodass Tröpfchen entstehen, die in der Luft verdunsten.
I
- ImprägnierungDie Imprägnierung ist eine wasser- und schmutzabweisende Ausrüstung der Gewebefasern; sie lässt durch Sonne, Schmutz und Reinigung nach und lässt sich erneuern.
- Infrarot-HeizstrahlerEin Infrarot-Heizstrahler ist ein elektrisches Heizgerät, das Personen und Flächen direkt durch Wärmestrahlung erwärmt, nicht die Luft dazwischen.
K
- Klimainsel (Kühlinsel)Eine Klimainsel ist ein bewusst gestalteter, kühler Aufenthaltsort im Stadtraum, der durch Schatten, Grün, Wasser und Kühlung Hitze mindert.
- KNX-AnbindungEine KNX-Anbindung bindet einen motorisierten Schirm in die Gebäudeautomation ein, sodass er zentral, zeitgesteuert oder wetterabhängig fährt.
L
- LastannahmeDie Lastannahme legt fest, mit welchen Einwirkungen wie Wind, Schnee und Eigengewicht ein Bauwerk an einem bestimmten Standort berechnet wird.
- Legionellen-ProphylaxeLegionellen-Prophylaxe sind die Maßnahmen, die verhindern, dass sich Legionellen in Wasseranlagen vermehren und als Aerosol eingeatmet werden.
M
- MastDer Mast ist die tragende Stütze von Schirm oder Segel; er nimmt Dachlast und Wind auf und leitet sie als Biegemoment in Fundament oder Ballast.
- MastverlängerungEine Mastverlängerung macht den Schirmmast länger, damit Dach und geschlossenes Dachpaket höher stehen; sie ändert Hebel, Windlast und Befestigung.
- MembranarchitekturDie Membranarchitektur ist das Bauen mit vorgespannten, doppelt gekrümmten Textilien oder Folien, die als Dach und Tragwerk zugleich dienen.
- MembrandachEin Membrandach ist ein textiles Dach aus vorgespanntem, beschichtetem Gewebe, das in gekrümmter Form Regen ableitet und Schatten spendet.
- MittelmastschirmEin Mittelmastschirm ist ein Sonnenschirm mit einem einzelnen Mast unter der Dachmitte, von dem die Speichen sternförmig zu den Dachecken laufen.
P
- Polyester-GewebePolyester ist ein leichtes, formstabiles Schirmgewebe mit höherer Wassersäule als Acryl; es dient als Bespannung, für Seitenbehänge und für Regenrinnen.
- PrallschutzDer Prallschutz ist eine Manschette aus PVC am Schirmmast, die Stöße dämpft und das Verletzungsrisiko in Kitas, Schulen und auf Spielplätzen senkt.
- PTFE-BeschichtungPTFE (Polytetrafluorethylen) ist ein Fluorpolymer, das als Beschichtung auf Glasfasergewebe schmutzabweisende Membranen für Dauerbauten ergibt.
- PVC-GewebePVC-Gewebe ist ein beidseitig mit Polyvinylchlorid beschichtetes Polyestergewebe, robust, abwischbar und im IPOMEA Standard als B1 schwer entflammbar.
R
- RGB-W-BeleuchtungRGB-W ist ein LED-Farbsystem aus Rot, Grün, Blau und einem zusätzlichen Weißkanal, das Farblicht und sauberes Warmweiß in einer Leuchte vereint.
- RohrmotorEin Rohrmotor ist ein Elektroantrieb, der vollständig im Mast sitzt und das Schirmdach auf Knopfdruck, per Funk oder über die Gebäudesteuerung öffnet.
S
- Schutzart (IP-Code)Die Schutzart nach IP-Code (DIN EN 60529) gibt mit zwei Ziffern an, wie gut ein Gehäuse gegen Fremdkörper und Wasser schützt.
- SeitenbehangEin Seitenbehang ist eine Stoffwand, die vom Schirmdach herabhängt und eine Seite gegen Wind, Schlagregen, Sonne und Blicke schließt.

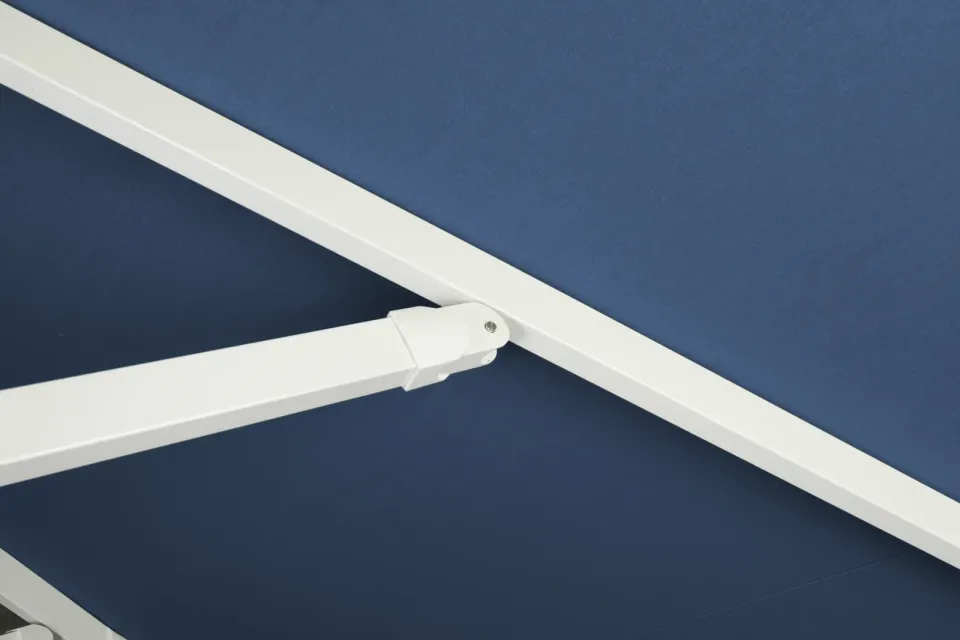

- SpeicheDie Speiche ist das einzelne radiale Profil des Schirmgestells, das vom Mast zur Dachkante läuft und die Bespannung spannt.
- StandrahmenEin Standrahmen ist ein Rahmen mit Mastaufnahme, der mit Betonplatten beschwert wird und einen Schirm ohne Fundament trägt.
- Statik (Standsicherheitsnachweis)Die Statik ist der rechnerische Nachweis, dass Schirm oder Segel samt Befestigung und Untergrund den angesetzten Lasten sicher standhalten.
- Stellscharnier (Klappscharnier)Das Stellscharnier, auch Klappscharnier, ist ein Gelenk an der Befestigung, über das sich der Schirm zur Montage und Wartung seitlich kippen lässt.
T
- TeilungDie Teilung ist die Zahl der Dachsegmente eines Schirms und entspricht der Zahl der Speichen; ein 8-Teiler hat acht Segmente und acht Speichen.
- TeleskophubDer Teleskophub schiebt das Schirmdach beim Schließen am Mast nach oben, sodass Tische und Stühle unter dem Dach stehen bleiben können.
- TragarmDer Tragarm ist der tragende Arm des Schirmgestells, der das Dach hält; bei Mittelmastschirmen bilden die Speichen die Tragarme, beim Ampelschirm der Ausleger.
- TrichterschirmEin Trichterschirm ist ein Sonnenschirm mit nach innen geneigtem Dach, das Regen zur Mitte leitet statt über die Kanten abtropfen zu lassen.
- TulpenformDie Tulpenform ist die Dachform eines Tulpenschirms: Das Dach fällt wie eine geöffnete Blüte nach innen zur Schirmmitte ab.
W
- WasserführungWasserführung heißt: Ein Trichterschirm leitet Regen zur Schirmmitte und von dort kontrolliert in Drainage, Regenwasserspeicher oder Bodenablauf.
- WassersäuleDie Wassersäule ist der Wasserdruck in Millimetern, den ein Gewebe im Prüfverfahren nach DIN EN ISO 811 aushält, bevor Wasser durchtritt.
- WindkanaltestEin Windkanaltest setzt einen Schirm oder ein Segel kontrolliertem Wind aus, um Verhalten und Belastungsgrenze unter definierten Bedingungen zu messen.
- WindlastDie Windlast ist die Kraft, die Wind auf Dach, Mast und Zubehör eines Schirms ausübt; sie wächst mit der Fläche und dem Quadrat der Geschwindigkeit.
- WindwächterEin Windwächter ist ein Sensor, der die Windgeschwindigkeit misst und beim Überschreiten eines Grenzwerts das Schließen eines motorisierten Schirms auslöst.
- WinterlagerungDie Winterlagerung umfasst alle Schritte, mit denen Schirm, Bespannung und Zubehör für den Winter getrocknet, geschlossen und frostsicher gesichert werden.
