Ein Segel an Masten oder Gebäudepunkten, für Ihre Fläche entworfen und statisch berechnet.

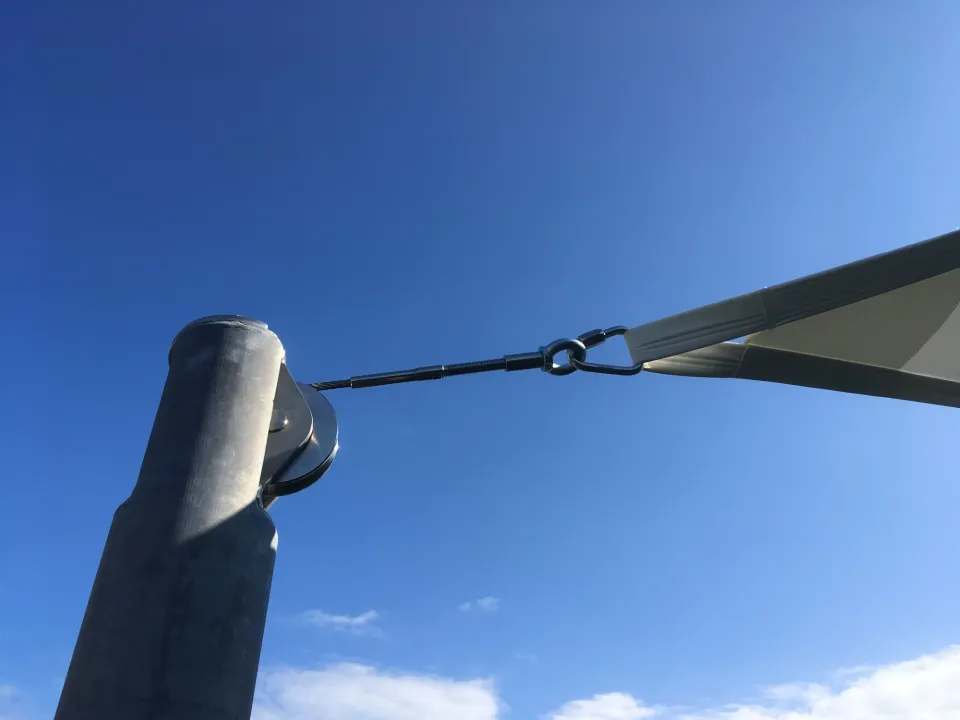

Seil, Spannschloss und Beschlag am Mastkopf: Auf diesen Details ruht ein fest verspanntes Segel. Form, Masthöhen und Befestigungspunkte legen wir mit Ihnen für Ihre Fläche fest.
Konstruktion, Gefälle und Statik eines Segels, das dauerhaft stehen bleibt.

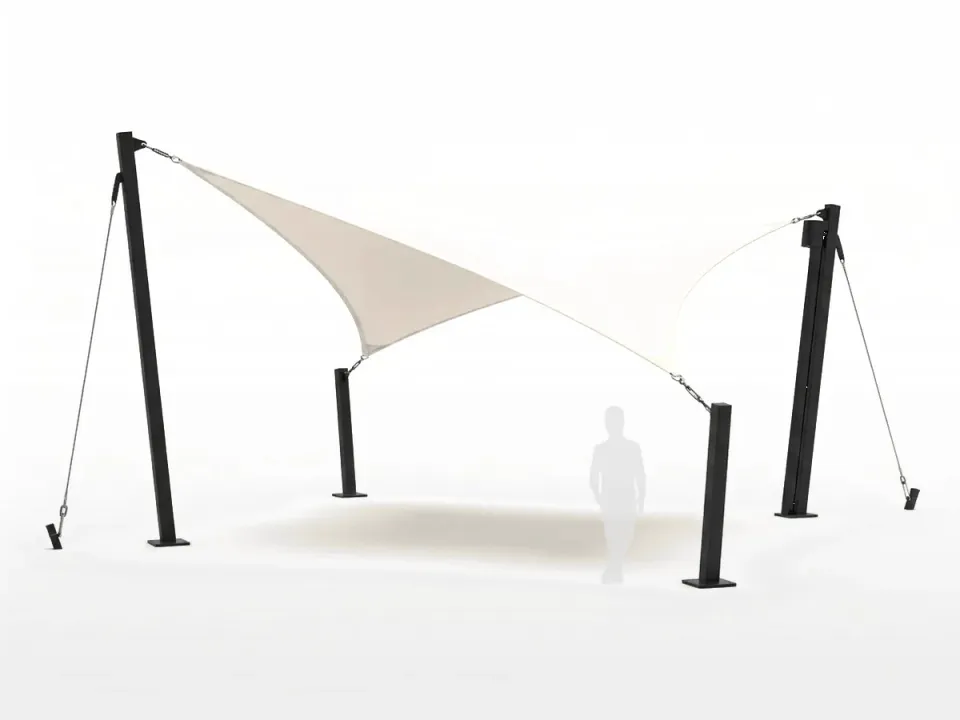

Ein fest verspanntes Segel bleibt stehen. Es wird nicht ein- und ausgefahren, braucht keine Kurbel, keinen Antrieb und niemanden, der es bei Wetterwechsel bedient.
Wer je nach Wetter öffnen und schließen will, plant das Rollsegel IPOMEA Manta: dieselbe Konstruktion, bedient per Kurbel oder Motor.
Anders als ein Großschirm braucht ein Segel keinen Mast in der Mitte. Die Masten stehen am Rand oder an Gebäudepunkten, die Fläche darunter bleibt frei.
Möblierung, Spielgeräte und Laufwege lassen sich so frei planen. Die Mastpositionen legen wir mit Ihnen für Ihre Fläche fest.
Das Gewebe wird gespannt und doppelt gekrümmt, nicht einfach aufgehängt. Aus dieser Form bezieht das Segel seine Stabilität.
Ein lose gehängtes Tuch schlägt im Wind. Ein geplantes Segel steht unter Zug und hält seine Form.
Hoch- und Tiefpunkte verwinden die Fläche und geben ihr Gefälle. Wasser läuft zu einer tiefsten Stelle ab, statt sich in einer Mulde zu sammeln.
Je nach Gewebe lässt ein Segel Wasser durch oder hält es zurück. Hält es Wasser zurück, planen wir das Gefälle mit.
Jedes Segel wird nach Maß entworfen, mit CAD und 3D-Ansicht geplant und statisch berechnet. Masten, Seile und Fundamente gehören zur Berechnung.
Ein festes Segel hat keine Sturmstellung. Wind, Schnee und Regen wirken ganzjährig, deshalb klären wir die Lastannahmen für Ihren Standort.
Beschläge aus Edelstahl und Drahtseile halten die Ecken unter Zug. Das Gewebe gibt es in einer großen Farbpalette, UV-beständig.
Stahlteile sind auf Wunsch pulverbeschichtet. Als Sonderausführung ist PTFE-Glasgewebe auf Anfrage möglich.
Ein fest verspanntes Segel trägt, solange es unter Zug steht: Vorspannung und doppelte Krümmung machen die Fläche steif, Gefälle führt Wasser zu einer tiefsten Stelle ab. Weil das Segel keine Sturmstellung hat, rechnen wir Masten, Seile und Fundamente für die Lasten Ihres Standorts statisch durch. Zahlen zu Wind- und Schneelast nennen wir nur für Ihre konkrete Ausführung.
Für Betriebe, Träger und Kommunen, die eine Fläche dauerhaft beschatten wollen.
Schatten über Sandspielfläche und Klettergerüst. Sonnensegel müssen im Boden verankert sowie stand- und kippsicher sein, deshalb gehören Statik und Befestigung früh in die Planung.
Ein Segel an einem Mast beschattet Tische und Laufwege vor Betriebsgebäuden, Restaurants und Hotels. Mit dichtem Gewebe und Gefälle kann es auch Regen vom Sitzplatz halten.
Das Segel überdeckt große Flächen über Spielgeräten, Sitzplätzen und Aufenthaltsbereichen. Die Masten können außerhalb der Spielzone stehen, die Fläche darunter bleibt frei.
Seil und Winde zeigen, wie ein Segel unter Zug gehalten wird.

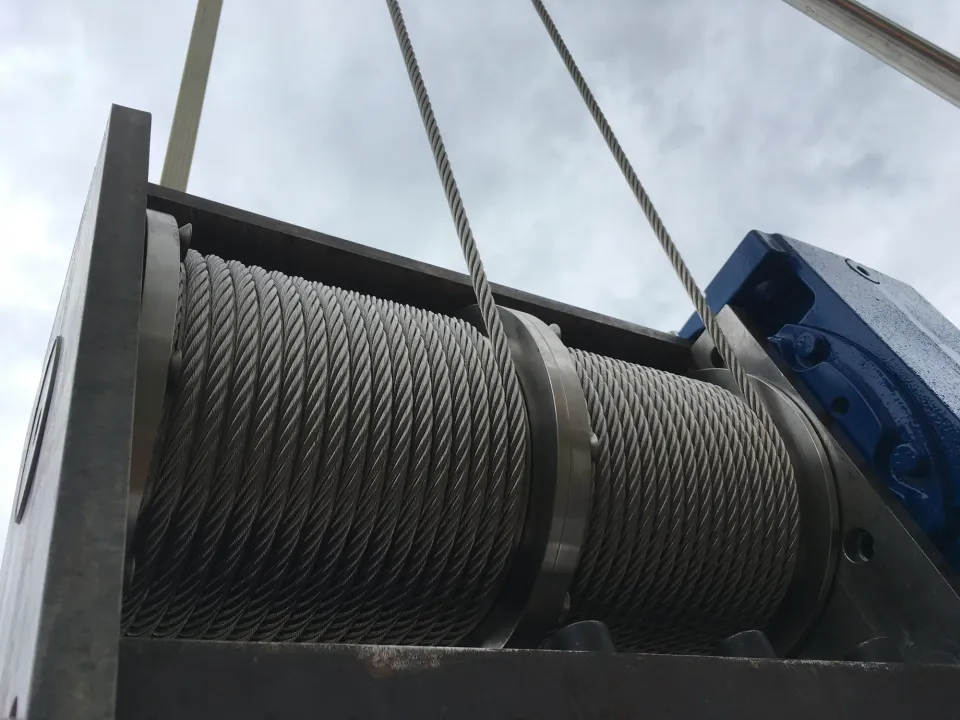

Eine Seilwinde mit Motor, wie sie das Rollsegel IPOMEA Manta zum Ein- und Ausfahren nutzt. Das fest verspannte Segel braucht keinen Antrieb.
AUSSTATTUNG & INTEGRATION
Masten, Abspannung, Beschläge, Fundament, Gewebe und Farbe legen wir mit Ihnen für Ihre Fläche fest.
Masten, Seile und Beschläge
Masten, Abspannung, Beschläge, Fundament und Gefälle planen und berechnen wir für Ihre Fläche.
Ausstattung gemeinsam planen
Masten tragen das Segel an seinen Hoch- und Tiefpunkten, Drahtseile spannen es ab und leiten die Kräfte in Fundament oder Gebäude. Zahl, Höhe und Stellung der Masten ergeben sich aus Ihrer Fläche und der Statik.
Zugkräfte sicher ableiten
Details

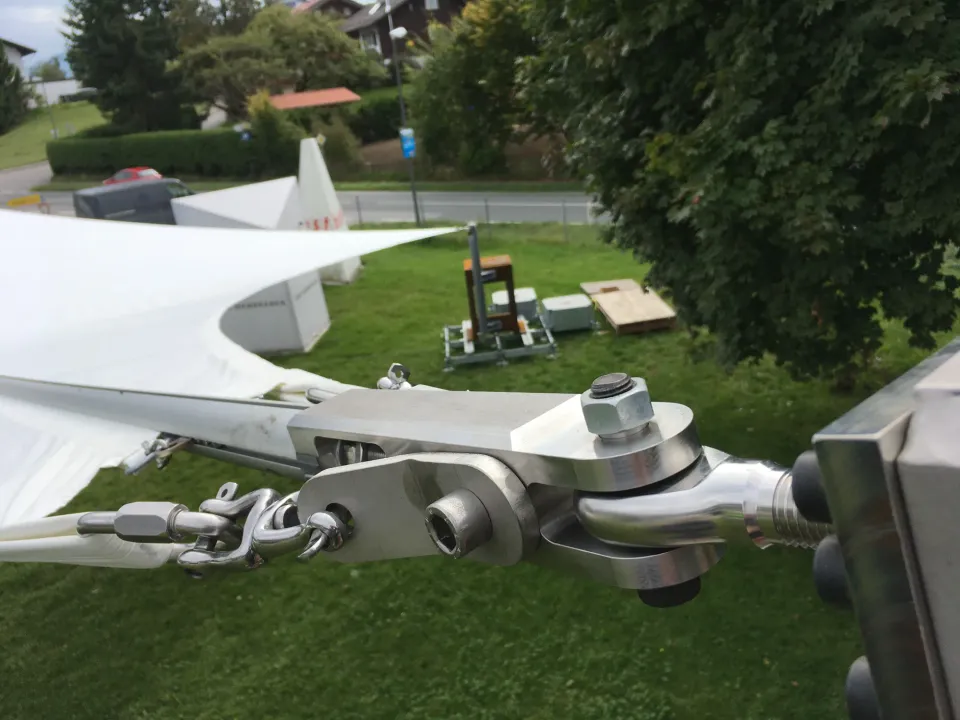

Beschläge aus Edelstahl, Schäkel, Spannschlösser und Seile verbinden die Segelecken mit Masten und Anschlusspunkten. Das Nachspannen planen wir von Anfang an mit.
Dauerhaft unter Last, Nachspannen mitgeplant
DetailsJeder Mast braucht ein bemessenes Fundament, an Gebäuden muss der Anschluss in tragende Bauteile reichen. Wir klären Untergrund und Lastannahmen, bevor die Form des Segels feststeht.
Befestigung vor der Segelform planen
DetailsHoch- und Tiefpunkte geben dem Segel Gefälle. Hält das Gewebe Wasser zurück, läuft es zu einer tiefsten Stelle ab, statt sich als Wassersack zu sammeln.
Kein Wassersack
DetailsFest verspannte Segel haben kein Standardmaß. Form, Größe und Befestigungspunkte ergeben sich aus Ihrer Fläche, den möglichen Mastpunkten und der Statik.
Größen, Höhen und Fundamente ergeben sich aus der Planung. Maße und Lasten nennen wir nur für die konkrete Ausführung; Genehmigungsfragen klären Sie vorab mit der Baubehörde.
Sonnensegel nach Maß gemeinsam planenAntworten zu Bauart, Wind, Befestigung, Größe, Wasser und Genehmigung.
Ein Sonnensegel nach Maß ist ein Segel, das für Ihre Fläche entworfen wird: Form, Masten und Anschlusspunkte folgen dem Grundriss, nicht einem Standardmaß. IPOMEA Sonnensegel sind fest verspannt, also dauerhaft an Masten oder Gebäudepunkten montiert und nicht einfahrbar. Jedes Segel wird mit CAD und 3D-Ansicht geplant und statisch berechnet. Es beruht auf derselben Konstruktion wie das Rollsegel IPOMEA Manta.
Ein fest verspanntes Segel bleibt dauerhaft stehen und braucht keine Bedienung. Ein Rollsegel wie IPOMEA Manta hat dieselbe Konstruktion, lässt sich aber per Kurbel oder Motor einfahren, etwa bei Wind oder Schnee. Ein Großschirm steht meist auf einem Mast in der Mitte und lässt sich schließen. Wo ein Betrieb je nach Wetter öffnen und schließen will, passen Rollsegel oder Schirm besser; wo die Fläche dauerhaft überdacht bleiben soll, das feste Segel.
Ein fest verspanntes Segel steht stabil, weil es vorgespannt und doppelt gekrümmt ist und seine Kräfte über Seile und Masten in Fundamente oder Gebäude leitet. Es hat aber keine Sturmstellung: Wind, Schnee und Regen wirken ganzjährig auf Tuch, Seile und Verankerungen. Deshalb klären wir Lastannahmen und Statik für Ihren Standort, Zahlen nennen wir nur für die konkrete Ausführung. Legen Sie außerdem fest, wer das Segel bei Schnee entlastet.
Ein Sonnensegel mit Masten wird an freistehenden Masten mit je einem bemessenen Fundament gespannt oder an tragende Gebäudeteile angeschlossen. Maßgeblich ist der Untergrund: Dübel in Putz oder Dämmung tragen den Dauerzug nicht, der Anschluss muss in die tragende Schicht reichen. Mast, Fundament und Anschluss werden je Projekt statisch bemessen. Wir planen zuerst die Befestigungspunkte und danach die Form des Segels.
Eine pauschale Maximalgröße nennen wir nicht. Die Größe eines Sonnensegels ergibt sich aus der Fläche, den möglichen Mastpunkten, dem Untergrund und der Statik. Hohe Masten und große Segel brauchen entsprechend größere Fundamente. Bei sehr großen Segeln klären wir deshalb zuerst die Befestigungspunkte. Maße und Lasten erhalten Sie für Ihre konkrete Ausführung.
Das hängt vom Gewebe ab. Luftdurchlässige Segelgewebe sind Schattenspender und lassen Regen teilweise durch, beschichtete oder dichte Gewebe halten Wasser zurück. Ein Segel, das Wasser zurückhält, braucht ein deutliches Gefälle zu einer tiefsten Stelle, an der das Wasser abläuft, sonst entsteht ein Wassersack, und eine Befestigung für die höhere Last. Gewebe und Gefälle klären wir im Projekt.
Ob ein festes Sonnensegel genehmigungspflichtig ist, regelt die Landesbauordnung des jeweiligen Bundeslandes; fragen Sie vor der Planung bei der Baubehörde nach. Auf Spielplätzen und in Kitas muss der Betreiber die Verkehrssicherheit sicherstellen. Nach den Hinweisen der DGUV müssen Sonnensegel dort im Boden verankert sowie stand- und kippsicher sein. Auf Wunsch ist ein prüffähiger statischer Nachweis möglich.
Das Segelgewebe gibt es in einer großen Farbpalette und ist UV-beständig. Stahlteile sind auf Wunsch pulverbeschichtet, als Sonderausführung ist PTFE-Glasgewebe auf Anfrage möglich. Welches Gewebe zu Nutzung, Standort und Brandschutzanforderung passt, klären wir im Projekt und belegen es mit den Nachweisen zum gewählten Gewebe.
Ihre Frage ist nicht dabei? Direkt anfragen
Senden Sie uns Standort, Fläche, Fotos und den geplanten Untergrund, dazu Nutzung und Wünsche zu Form und Farbe. Wir entwerfen daraus ein Segel, planen es mit CAD und 3D-Ansicht und berechnen die Statik für Ihren Standort.
