Tulpenschirm, auch Trichterschirm genannt, bis 8 × 8 m. Tulpenschirme führen das Regenwasser zur Mitte; mehrere Schirme bilden eine regenfeste Überdachung mit indirektem LED-Licht. Hersteller aus Gilching, in Deutschland hergestellt.
Überdachung, Wasserführung und Licht: was den IPOMEA Tulip ausmacht, einen Tulpenschirm für Gastronomie, Hotels und öffentliche Plätze.
Mehrere Tulip werden in unterschiedlichen Höhen angeordnet. Ihre überlappenden Membranen bilden eine zusammenhängende, regenfeste Überdachung.
So lassen sich auch größere Aufenthaltsflächen überdachen. Anordnung und Überlappung planen wir für Ihr Projekt.
Die Trichterform führt Regenwasser zur Schirmmitte. Von dort gelangt es in eine Drainage, einen Regenwasserspeicher oder gezielt zu einem Bodenablauf.
Entwässerung und Befestigung planen wir gemeinsam, passend zum Untergrund und zur gewünschten Nutzung des Regenwassers.
LEDs leuchten die Membran von innen aus. Das weiche Licht zeichnet am Abend die Trichterform nach.
Lichtfarbe, Steuerung und Leitungsführung stimmen wir auf Ihr Projekt ab.
Quadratische Tulip gibt es von 3 × 3 bis 8 × 8 m, runde auch mit Ø 7 m und Ø 8 m. Unterschiedliche Schirmhöhen erweitern die Möglichkeiten für Ihre Fläche.
Einzeln oder als Gruppe: Format und Höhe richten sich nach Architektur, Nutzung und gewünschter Überdachung.
Sie öffnen und schließen den Tulip von Hand mit einer Kurbel oder mit einem elektrischen Antrieb.
Für einen einzelnen Schirm wie für mehrere stimmen wir Bedienung, Steuerung und Stromversorgung auf Ihren Betrieb ab.
Vom festen Fundament bis zur freistehenden Lösung: Tulip lässt sich mit Bodenhülsen, Ankerplatten, Standrahmen und Sitzbanklösungen befestigen.
Im Fundament, auf der Dachterrasse oder freistehend: Aufnahme, Wasserführung und Untergrund planen wir zusammen.

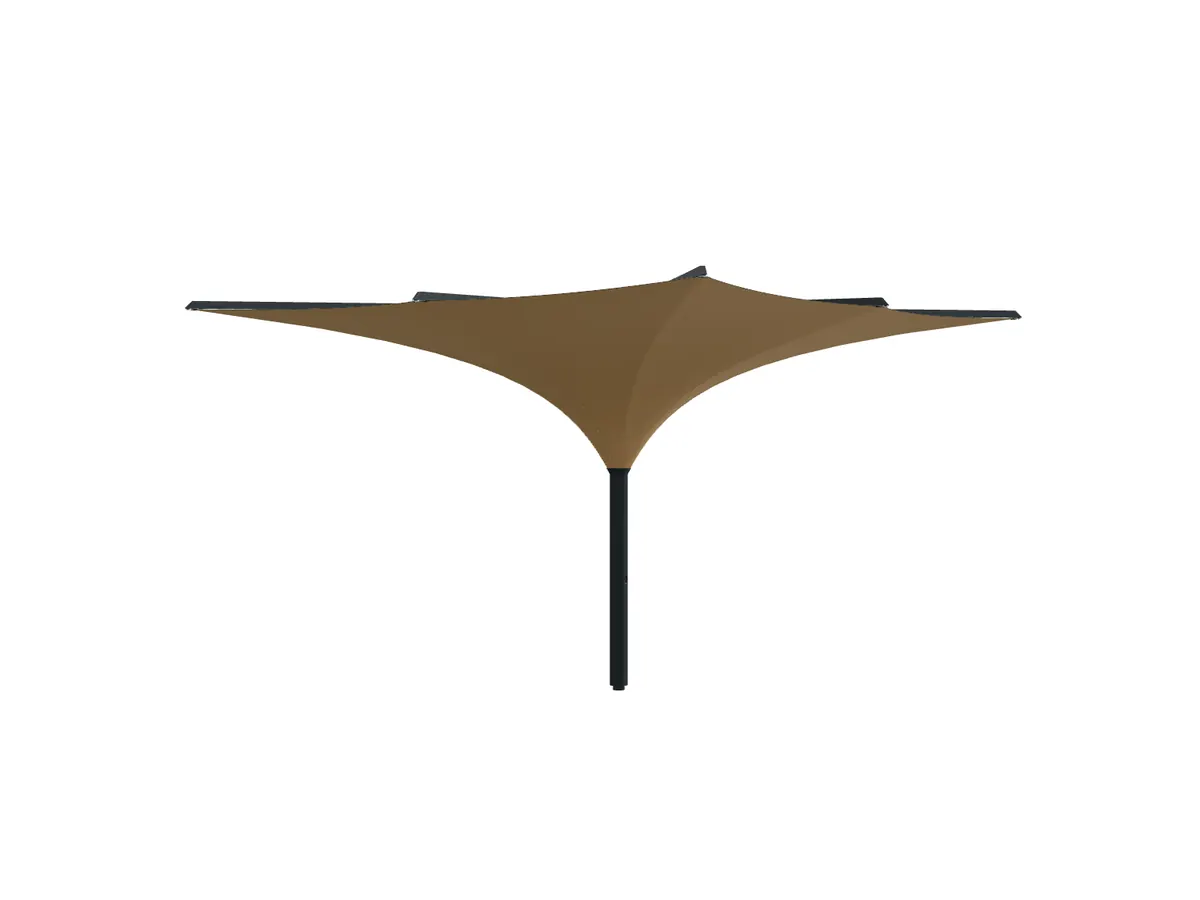

Die Aufnahmen stammen aus unserem 3D-Konfigurator. Scrollen Sie, und die Ansicht wandert von Augenhöhe bis über den Schirm.
Auf Augenhöhe zeigt sich die Form: Die Membran läuft von den Außenkanten zur Mitte und zum Mast zusammen.
Regen läuft über die Membran zur Schirmmitte. Von dort kann das Wasser in eine Drainage, einen Speicher oder einen Bodenablauf laufen.
Von oben sieht man, wie die Tragarme die Membran quadratisch aufspannen. IPOMEA Tulip gibt es quadratisch von 3 × 3 bis 8 × 8 m.
Indirektes LED-Licht im Trichter macht jeden Tulip am Abend zur Leuchte, etwa bei Konzerten vor einem Musikpavillon.
IPOMEA Tulip beschattet Plätze, Sitzbereiche und Dachterrassen. Wo mehrere Schirme überlappen, bleibt es auch bei Regen trocken.
Beschattete Aufenthaltsorte für Plätze, öffentliche Grünflächen und Wege.
Beschattung und Sitzbänke gemeinsam planen, passend zu Wegen, Aufenthaltsflächen und Stadtbild.
Überdachte Sitzreihen, etwa an einem Musikpavillon. Mit Beleuchtung auch am Abend nutzbar.

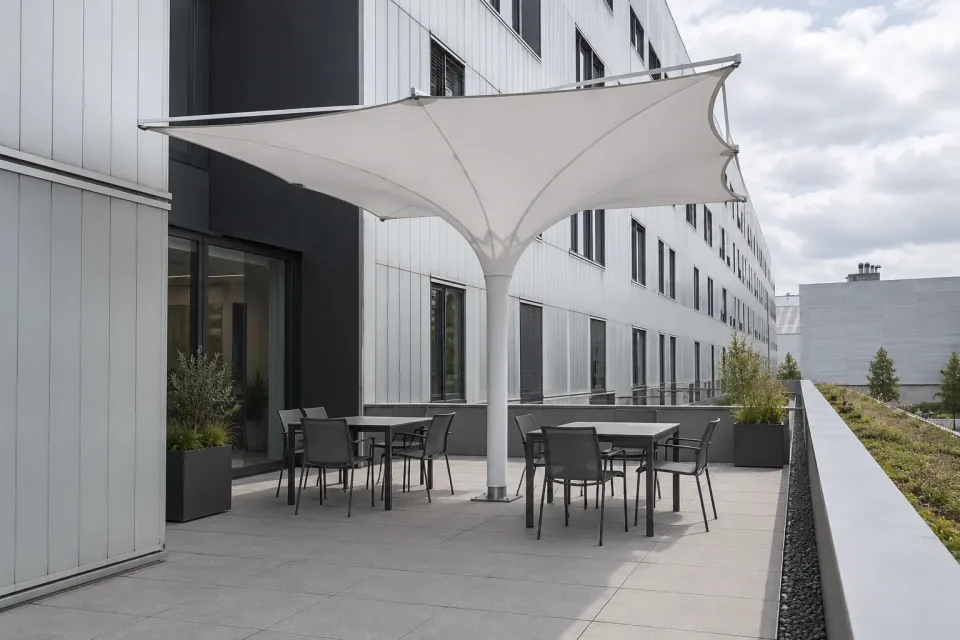

Beschattete Pausen- und Besprechungsplätze, abgestimmt auf Fassade, Terrassenraster und Laufwege.
Ansichten, Beleuchtung und Membrandetails des IPOMEA Tulip.
Indirekte Beleuchtung betont die Trichterform.

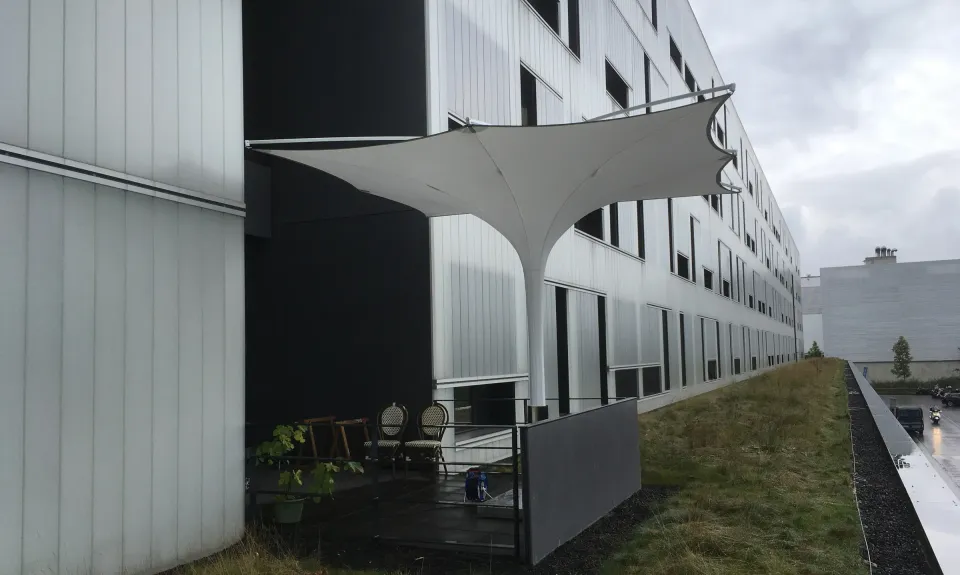

Ein einzelner Tulip fügt sich in die Fassadengestaltung ein.

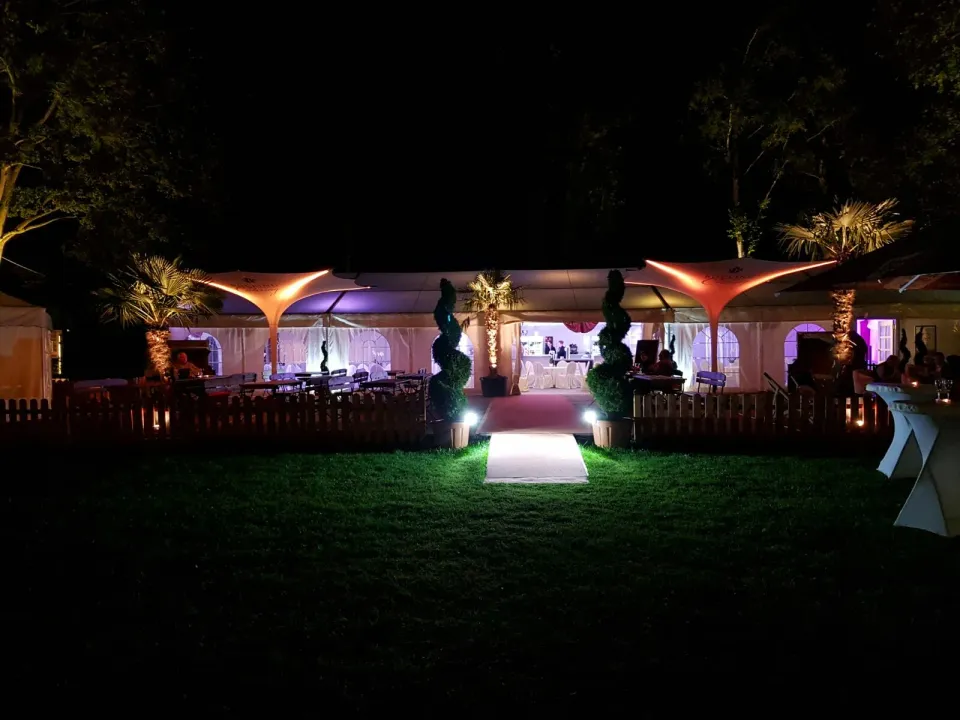

Beleuchtete Tulip über Bänken und Tischen.
Beschattung mit sichtbarem Markenauftritt.
Weiße Trichterschirme im Format 7 × 7 m überdachen einen Innenhof in der Altstadt.
Die Anordnung mehrerer Tulip in der Draufsicht.
Drei Trichterschirme im Format 7 × 7 m über einem Pavillon.
Beleuchtete Tulip vor der Bühne eines Musikpavillons.
Indirekte Beleuchtung aus der Nähe.

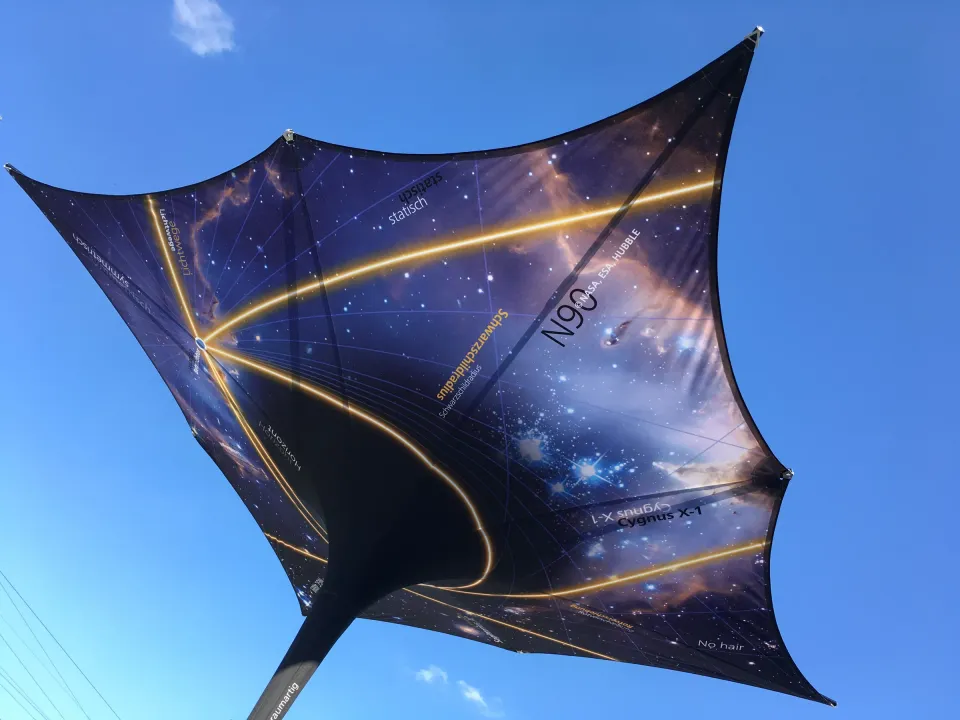

Eine individuell bedruckte Tulip-Membran aus der Untersicht.
Unterschiedliche Höhen lassen die Membranen überlappen. So entsteht aus mehreren Tulip eine zusammenhängende, regenfeste Überdachung. Jeder Schirm führt das Wasser zur Mitte, die weitere Entwässerung planen wir für Ihren Standort.
Tulip-Überdachung planenAUSSTATTUNG & INTEGRATION
Kurbel oder Motor, indirektes LED-Licht, Befestigung und Bedruckung lassen sich wählen. Wasserführung und elektrische Anschlüsse planen wir von Anfang an mit.
Antrieb und Beleuchtung
Motor, Licht und Windwächter lassen sich ergänzen; Beschallung ist nach Projektprüfung möglich. Elektrische Anschlüsse und Steuerung planen wir gemeinsam mit Ihnen.
Ausstattung gemeinsam planen

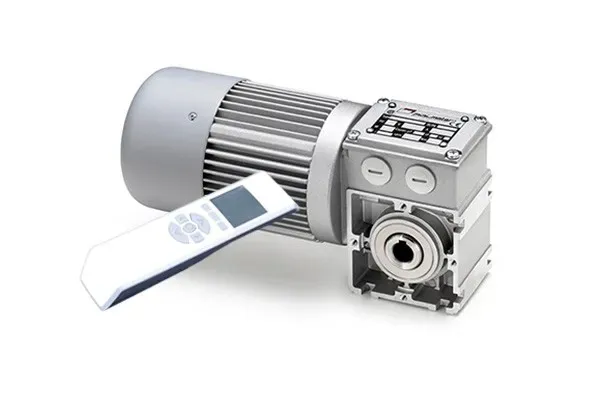

Öffnen und Schließen mit elektrischem Antrieb. Funkbedienung und Steuerung stimmen wir auf Ihr Projekt ab; alternativ ist eine Kurbel möglich.
Den Schirm komfortabel bedienen
DetailsDas Lichtsystem beleuchtet die Membran von innen. Lichtfarbe und Steuerung werden projektbezogen festgelegt.
Die Trichterform bei Nacht inszenieren
Details

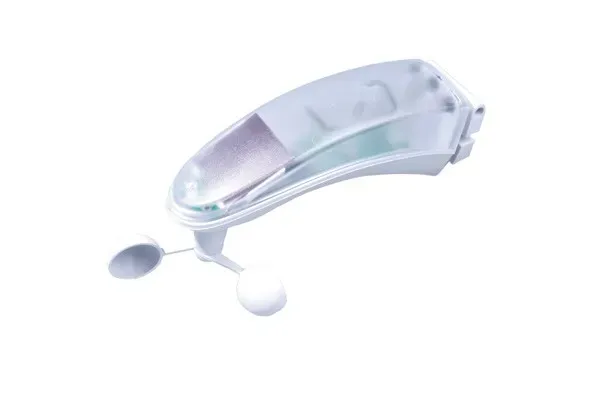

Ein optionaler Sensor erfasst die Windverhältnisse am Schirm. Sensor, Steuerung und Schließfunktion werden auf das Projekt abgestimmt.
Windmessung in die Steuerung einbinden
Details

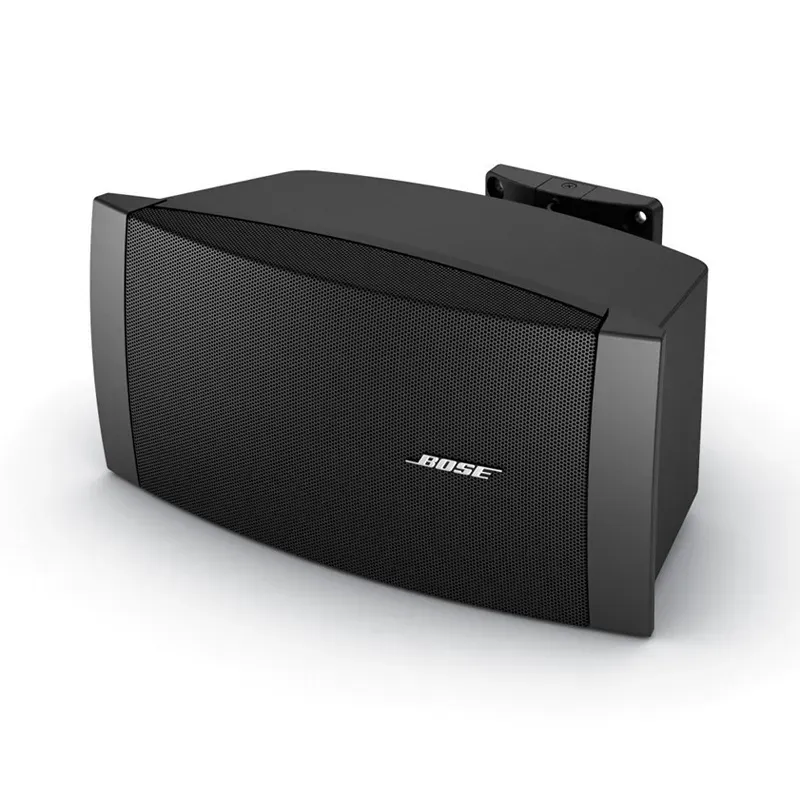

Beschallung ist nach Projektprüfung möglich. Machbarkeit und Leitungsführung werden passend zur Fläche geklärt.
Musik ohne zusätzliche Stative

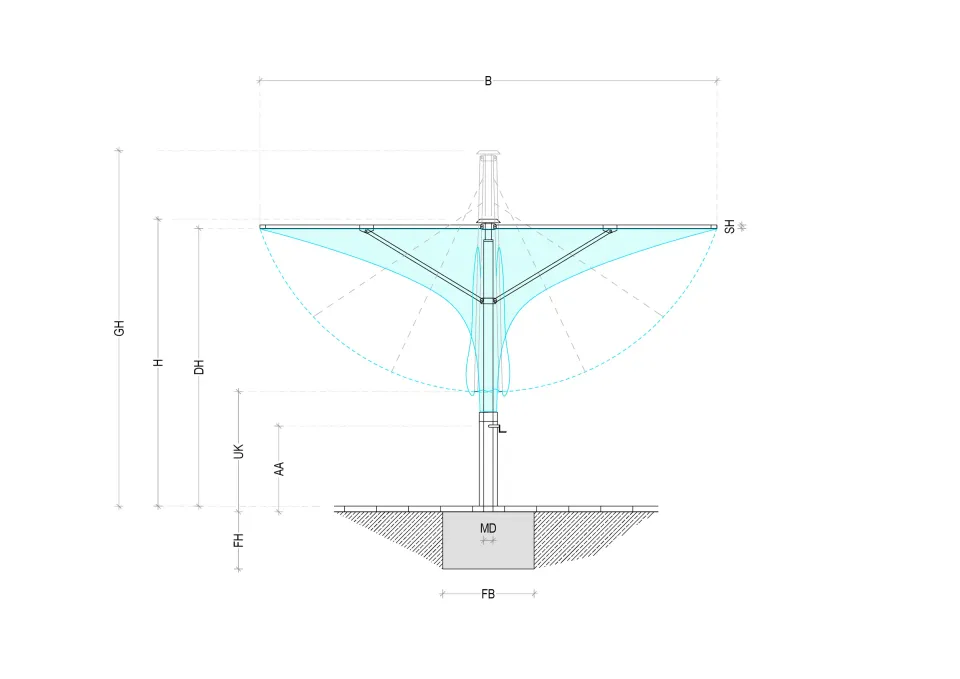

DetailsGrößen und technische Zeichnungen
Wählen Sie das Format, vergleichen Sie die Ansichten und laden Sie die Unterlagen für Ihre Planung herunter.
Planungsansatz; Ausführung nach Statik
| Format | Flächem² | Offenca. cm | Schließmaßca. cm |
|---|---|---|---|
| 9,0 | Nach Planung | Nach Planung | |
| 16,0 | 335 | 435 | |
| 25,0 | 335 | 435 | |
| 36,0 | 370 | 470 | |
| 49,0 | Nach Planung | Nach Planung | |
| 64,0 | Nach Planung | Nach Planung |
Quadratische Formate von 3 × 3 bis 8 × 8 m, runde von Ø 4 bis Ø 8 m; Sonder- und Zwischengrößen auf Anfrage. Die Höhen dienen der Vorauswahl als Planungsannahme. Fundamentmaße sind ein Planungsansatz; verbindliche Maße und Ausführung legen wir anhand von Standort, Baugrund und Statik fest.
Das CAD-Paket enthält die Typ-E-Referenzmodelle. Die projektbezogene Tulip-Ausführung kann davon abweichen.
Antworten zu Größen, Wasserführung, Bedienung, Befestigung und Projekten mit mehreren Tulpenschirmen.
Die nach innen geneigte Membran verdeckt das Gestänge und führt Regenwasser zur Mitte. Mehrere Schirme lassen sich in unterschiedlichen Höhen mit überlappenden Dächern anordnen und bilden dann eine zusammenhängende, regenfeste Überdachung. Indirekte LED-Beleuchtung betont die Trichterform am Abend.
Ja. Der Fachbegriff ist Trichterschirm, „Tulpenschirm“ beschreibt dieselbe Form: ein Dach, das wie ein Kelch nach innen zur Mitte abfällt. IPOMEA Tulip ist ein solcher Tulpenschirm für Plätze, Terrassen und Dachterrassen, einzeln oder als Schirmgruppe.
Die Membran leitet das Wasser zentral zum Schirmkelch. Von dort kann es in eine Drainage, einen Regenwasserspeicher oder zu einem Bodenablauf geführt werden. Welche Lösung passt, hängt von Untergrund, vorhandenen Anschlüssen und der geplanten Nutzung des Regenwassers ab. Entwässerung und Befestigung planen wir gemeinsam.
Quadratische Tulip gibt es von 3 × 3 bis 8 × 8 m (kurz 3x3 bis 8x8 m), runde auch mit Ø 7 m und Ø 8 m. Format, Schirmhöhe und die Anordnung mehrerer Schirme stimmen wir auf Ihre Fläche ab. Die verbindlichen Maße erhalten Sie für die geplante Ausführung.
Mehrere Tulip werden in unterschiedlichen Höhen angeordnet. Ihre Membranen überlappen sich und bilden gemeinsam eine regenfeste Überdachung. Lage und Höhe der Schirme sowie die zentrale Wasserführung planen wir gemeinsam für Ihre Fläche.
Tulip wird wie der IPOMEA Classic Pro mit einer Handkurbel oder einem elektrischen Antrieb geöffnet und geschlossen. Fernbedienung, Steuerung und ein möglicher Windwächter wählen wir passend zu Ausführung und Betrieb aus.
Für Tulip gibt es die gleichen Befestigungsvarianten wie für den IPOMEA Classic Pro: Bodenhülsen, Ankerplatten, erhöhte Anschlüsse, Flachdachbefestigungen, Standrahmen mit Ballast, Stahlstandplatten, Betonständer und Sitzbänke als Schirmbasis. Welche passt, hängt von Schirmgröße, Untergrund und Standort ab; die Wasserführung planen wir mit.
Tulip ist je nach Ausführung für Windgeschwindigkeiten bis 100 km/h ausgelegt. Die zulässige Windlast hängt von Schirmgröße, Befestigung und Standort ab. Die verbindliche Windgrenze legen wir für Ihr Projekt im Angebot fest.
Indirekte LED-Beleuchtung, Motorantrieb und Windwächter ergänzen den Tulip, Beschallung ist nach Projektprüfung möglich. Membranfarbe und Bedruckung können wir auf Ihren Markenauftritt abstimmen. Befestigung, elektrische Anschlüsse und Entwässerung planen wir gemeinsam.
Senden Sie uns Standort, ungefähre Flächenmaße, Fotos und die geplante Nutzung. Hilfreich sind Angaben zu Untergrund, gewünschter Schirmanzahl sowie Wünsche zu Licht und Bedienung. Daraus entwickeln wir die passende Tulip-Ausführung.
Tulpenschirme eignen sich für Gastronomie und Hotels, Gewerbe, Städte und Gemeinden sowie Planer, die Terrassen, Höfe oder Plätze regenfest beschatten wollen. IPOMEA Tulip beschattet einzelne Sitzbereiche ebenso wie zusammenhängende Flächen, auf denen sich mehrere Schirme überlappen.
Einen pauschalen Preis nennen wir nicht, denn Größe, Membran, Antrieb, Licht, Befestigung und Wasserableitung bestimmen den Preis eines Projekts. Welche Faktoren das sind und was Sie für ein Angebot bereithalten sollten, erklärt der Ratgeber zu den Kosten eines Trichterschirms.
Neben dem IPOMEA Tulip gibt es den Event-Trichterschirm IPOMEA Simplex II (4 × 4 m), den fest verspannten Membran-Trichterschirm als Ganzjahresschirm und den IPOMEA Pro als Sondermodell aus Forschung und Entwicklung, dessen Stoff beim Schließen in eine eigene Hülle fährt.
Das Dach von Tulpenschirmen und Trichterschirmen neigt sich nach innen: Das Regenwasser läuft zur Schirmmitte und von dort in eine Drainage, einen Regenwasserspeicher oder einen Bodenablauf. Ein Mittelmastschirm leitet das Wasser nach außen ab, am Rand entsteht eine Tropfkante.
Die Schirme werden in Deutschland hergestellt, überwiegend in Süddeutschland. Bei guter Pflege und Bedienung sind unsere Schirme für rund 20 Jahre Nutzung ausgelegt. Ersatzteile sind in der Regel bis zu 20 Jahre verfügbar; Schirmstoffe und Tragarme lassen sich austauschen. Mehr zu Prüfung und Nachweisen: Windkanalwerte und Prüfnachweise.
