Welche Größe ein Trichterschirm hat, hängt vom Modell ab. Hier sehen Sie die freigegebenen Formate von IPOMEA, die Unterschiede zwischen rund und quadratisch und wie Sie die Größe für Ihre Fläche eingrenzen.
Die Größen eines Trichterschirms richten sich nach dem Modell. IPOMEA Tulip gibt es quadratisch von 3 × 3 bis 8 × 8 m (kurz 3x3 bis 8x8 m) und rund von Ø 4 bis Ø 8 m. IPOMEA Simplex II ist als Standard in 4 × 4 m dokumentiert. Der Membran-Trichterschirm und IPOMEA Pro werden für das Projekt ausgelegt.
Ob Sie Trichterschirm, Tulpenschirm oder Trichter-Sonnenschirm sagen: Gemeint ist derselbe Schirm mit nach innen geneigtem Dach. Was ihn ausmacht, steht auf der Seite zum Trichterschirm. Hier geht es um das Maß.
Die sechs quadratischen Formate des IPOMEA Tulip mit der rechnerischen Schirmfläche. Runde Formate folgen weiter unten.
| Nennmaß | Kurzschreibweise | Schirmfläche |
|---|---|---|
| 3 × 3 m | 3x3 m | 9 m² |
| 4 × 4 m | 4x4 m | 16 m² |
| 5 × 5 m | 5x5 m | 25 m² |
| 6 × 6 m | 6x6 m | 36 m² |
| 7 × 7 m | 7x7 m | 49 m² |
| 8 × 8 m | 8x8 m | 64 m² |
Fläche rechnerisch aus dem Nennmaß. Sonder- und Zwischengrößen auf Anfrage. Höhen, Durchgangshöhen und Fundamentmaße hängen vom Format ab und werden projektbezogen geplant.
Ein Sonnenschirm 8x8 m, auch als 8 × 8 m geschrieben, ist beim IPOMEA Tulip das größte quadratische Format. Er überdacht rechnerisch 64 m². Die kleineren Formate 3x3, 4x4, 5x5, 6x6 und 7x7 m (3 × 3, 4 × 4, 5 × 5, 6 × 6 und 7 × 7 m) sind ebenfalls möglich.
Bei klassischen Mittelmastschirmen liegt die Grenze niedriger: Der IPOMEA Classic Pro ist im Standard bis 7 × 7 m verfügbar, 8 × 8 m nur als Projektmaß nach Prüfung. Die Mittelmast-Modelle sind auf der Seite Gastroschirme beschrieben.
Vorteile
Nachteile
Vorteile
Nachteile

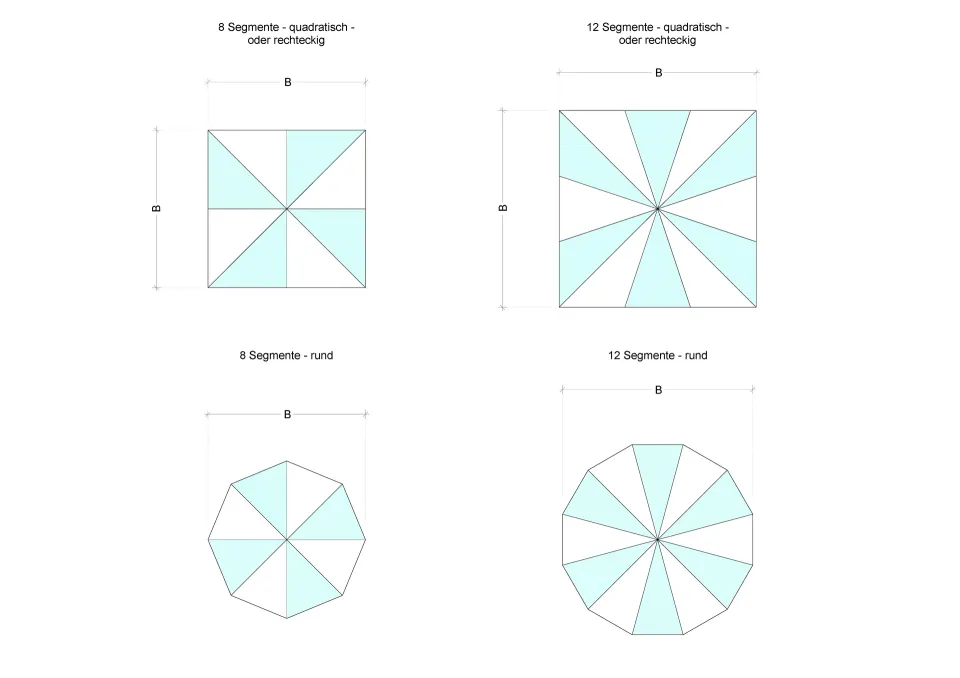

Runde Tulip gibt es mit Ø 4, Ø 5, Ø 6, Ø 7 und Ø 8 m. Die Grundrisse zeigen, wie die Membran in Segmente geteilt ist; Form und Teilung richten sich nach der gewählten Ausführung.
Messen Sie Breite und Tiefe der Fläche, die geschützt sein soll, und rechnen Sie die Quadratmeter aus.
Der Mast steht in der Schirmmitte. Planen Sie Tische, Bänke und Wege so, dass dieser Punkt frei bleibt.
Teilen Sie die Fläche durch die Schirmfläche aus der Tabelle. Das ergibt die Mindestzahl an Schirmen, nicht die tatsächliche.
Legen Sie Ihren Tischplan unter das Raster. Wie viele Plätze unter einen Schirm passen, hängt von Möblierung, Abständen und Wegen ab; eine Pauschalzahl wäre geraten.
Soll das Dach regenfest sein, überlappen die Schirme. Das verbraucht Fläche und kann die Zahl der Schirme erhöhen.
Wir legen Format, Anordnung und verbindliche Maße für die geplante Ausführung fest und nennen sie im Angebot.
Eine Fläche von 15 × 10 m hat 150 m². Ein quadratischer Schirm in 5 × 5 m deckt 25 m² ab. Rechnerisch ergibt das sechs Schirme, im Raster sind es drei in der Länge und zwei in der Tiefe. Soll das Dach regenfest sein, überlappen die Schirme höhenversetzt, und es kann ein Schirm mehr nötig sein. Das Beispiel zeigt die Rechenlogik, es ist keine Empfehlung für Ihre Fläche.
Mehrere Tulip bilden eine zusammenhängende, regenfeste Überdachung, wenn sie höhenversetzt angeordnet sind und sich überlappen. Das Regenwasser läuft jeweils zur Schirmmitte und von dort in eine Drainage, einen Regenwasserspeicher oder zu einem Bodenablauf.
Anordnung und Überlappung planen wir für jedes Projekt, ebenso die Höhen. Als Referenz dient ein Projekt in Oberbayern mit drei Trichterschirmen in 7 × 7 m über einem Pavillon. Wie Sie Gruppen allgemein planen, steht im Ratgeber zu mehreren Großschirmen.
Nicht jedes Modell gibt es in jeder Größe. Die Tabelle nennt nur freigegebene Angaben.
| Modell | Form | Größe | Einsatz |
|---|---|---|---|
| IPOMEA Tulip | quadratisch, rund | quadratisch 3 × 3 bis 8 × 8 m, rund Ø 4 bis Ø 8 m | fester Standort, Plätze, Gastronomie, Dachterrassen |
| IPOMEA Simplex II | quadratisch | Standard 4 × 4 m, Sonderformate auf Anfrage | mobil, Veranstaltungen und Messen |
| IPOMEA Membran-Trichterschirm | nach Entwurf | projektbezogen, kein Katalogmaß | dauerhaft gespannt, immer offen, Statik je Projekt |
| IPOMEA Pro | nach Projekt | Größe und Ausführung im Projekt | Stoff fährt in eine GFK-Hülle, nur auf Anfrage |
Maße verbindlich erst für die geplante Ausführung.
Mit der Größe ändern sich Schirmhöhe, Durchgangshöhe, Schließmaß und Fundament. Diese Werte hängen vom Format ab und werden projektbezogen geplant. Sie hängen auch vom Untergrund und von der Befestigung ab: Bodenhülse, Ankerplatte, Standrahmen oder Sitzbank.

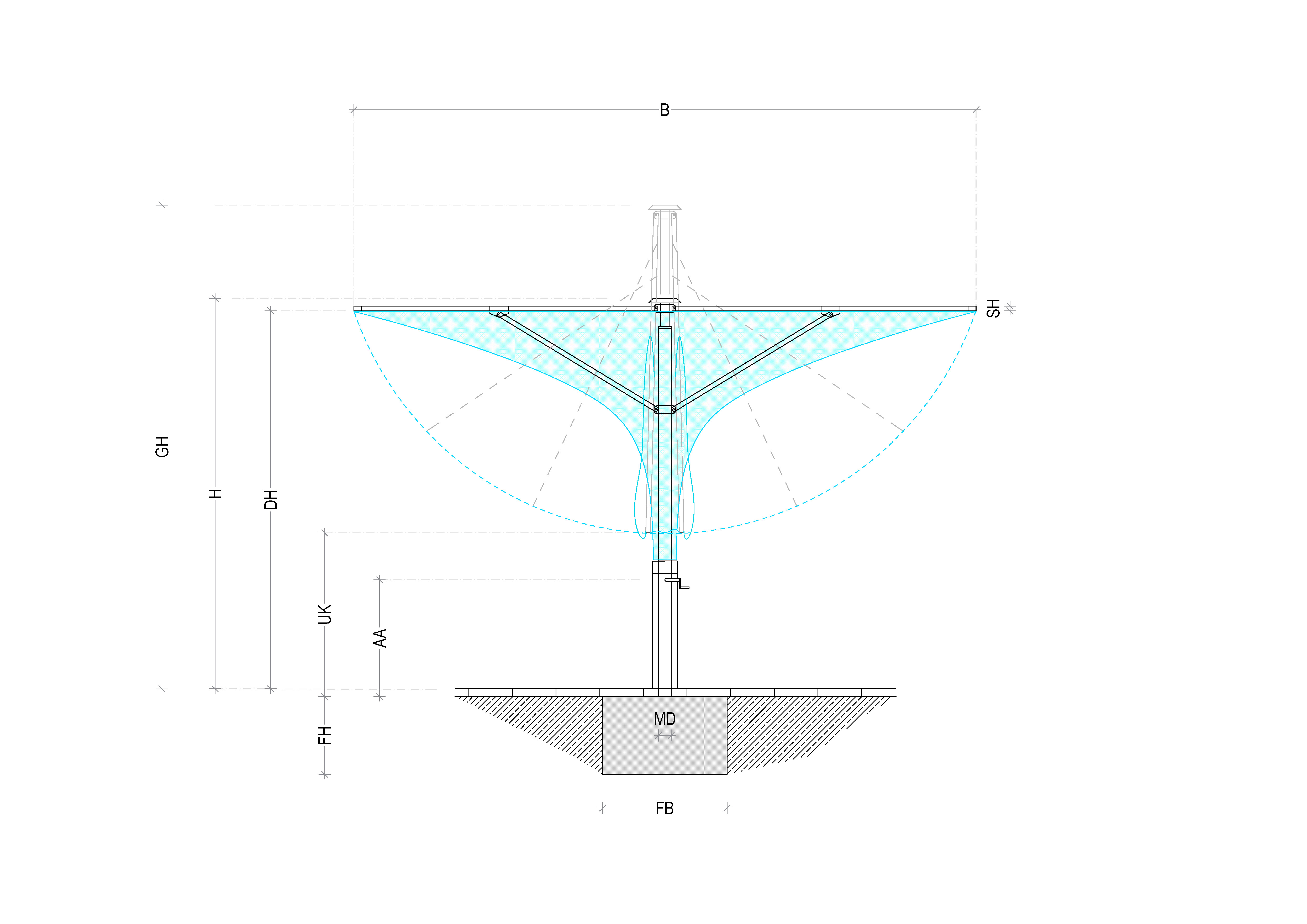

Die Planungsunterlagen zum Tulip zeigen Größenübersicht, Grundrisse sowie Ansicht und Schnitt. Verbindliche Maße und die Ausführung legen wir anhand von Standort, Baugrund und Statik fest.
Größenübersicht, Grundrisse sowie Ansicht und Schnitt finden Sie bei den Größen und Planungsunterlagen des IPOMEA Tulip.
Geben Sie Breite und Tiefe Ihrer Fläche im Flächenplaner ein und gestalten Sie Format, Form und Ausstattung im 3D-Konfigurator. Die Konfiguration können Sie mit Ihrer Anfrage senden.
Das hängt vom Modell ab. IPOMEA Tulip gibt es quadratisch von 3 × 3 bis 8 × 8 m und rund von Ø 4 bis Ø 8 m, IPOMEA Simplex II als Standard in 4 × 4 m. Der Membran-Trichterschirm wird projektbezogen ausgelegt.
Ja, als Trichterschirm: IPOMEA Tulip ist quadratisch bis 8 × 8 m (8x8 m) möglich. Das sind rechnerisch 64 m² Schirmfläche. Als Mittelmastschirm ist 8 × 8 m nur ein Projektmaß nach Prüfung.
Keiner ist pauschal besser, es kommt auf die Fläche an. Quadratische Schirme erreichen die größte Fläche und lassen sich im Raster ohne Zwickel anordnen. Runde Schirme passen zu Rundtischen und runden Plätzen, haben bei gleichem Nennmaß aber weniger Fläche.
Teilen Sie Ihre Fläche durch die Schirmfläche, das ergibt die Mindestzahl. Rechnen Sie Überlappung, Mastpunkte und Wege ein; so kann sich die Zahl erhöhen. Die tatsächliche Zahl legen wir mit Ihnen für die Fläche fest.
Eine Pauschalzahl gibt es nicht. Die Zahl hängt von Möblierung, Abständen und Wegen ab. Legen Sie Ihren Tischplan auf das Schirmraster; der Mast in der Schirmmitte bleibt frei.
Höhe und Fundament hängen vom Format ab und werden projektbezogen geplant. Auch Untergrund und Befestigung spielen mit. Die Planungsunterlagen zum Tulip zeigen Ansicht, Schnitt und Grundrisse.
Ja, auf Anfrage. Für den Tulip sind Sonder- und Zwischengrößen möglich, für den Simplex II Sonderformate. Verbindliche Maße nennen wir für die geplante Ausführung.
Ihre Frage ist nicht dabei? Direkt anfragen
Senden Sie uns Maße oder eine Skizze der Fläche, ein Foto und Ihren Tischplan. Wir schlagen Größe, Form und Anordnung vor und nennen die verbindlichen Maße für die geplante Ausführung.
