Was zählt zur textilen Architektur im Außenraum?
Ein Innenhof, ein Platz vor dem Rathaus, eine Hotelterrasse: Der Entwurf verlangt eine leichte, helle Überdachung, aber kein Gebäude. Planer wägen dann ab, ob ein Membrandach, ein Segel oder eine Gruppe von Schirmen die Aufgabe löst.
Textile Architektur, auch Membranbau genannt, baut mit dünnen, flächigen Materialien, die nur Zug aufnehmen, aber keinen Druck. Damit eine Membran ihre Form hält, wird sie vorgespannt, an Rändern, Masten oder Bögen. Typische Werkstoffe sind PVC-beschichtetes Polyestergewebe, PTFE-beschichtetes Glasgewebe und ETFE-Folie. Für die Bemessung solcher Tragwerke gibt es seit November 2023 in Europa die Vornorm CEN/TS 19102 „Design of tensioned membrane structures“.
Im Außenraum begegnen Planern vor allem drei Formen. Das Membrandach ist ein Bauwerk: Stahl- oder Holzkonstruktion, Membran und Fundamente werden für den Standort entworfen, berechnet und genehmigt. Das Sonnensegel spannt eine Membran zwischen feste Punkte an Masten oder Fassaden. Der Großschirm bringt Tragwerk und Membran als ein Bauteil mit, das auf einer Bodenhülse oder einem Standrahmen steht und sich öffnen und schließen lässt. Der Trichterschirm ist die Sonderform, bei der die Membran wie ein Kelch zur Mitte fällt.
Wo stehen Großschirm und Trichterschirm gegenüber Membrandach und Sonnensegel?
Die Unterschiede liegen weniger in der Membran als in Tragwerk, Planung und Nutzung. Als Hersteller plant und liefert IPOMEA feste Segel- und Schirmkonstruktionen, keine Eventzelte oder mobilen Tensostrukturen.
| Merkmal | Großschirm und Trichterschirm | Membrandach und Sonnensegel |
|---|---|---|
| Tragwerk | Mast, Speichen und Membran als fertiges Bauteil | für den Ort entworfen, mit eigener Berechnung |
| Größen | festes Programm in vielen Standardgrößen, Sondergrößen auf Anfrage | frei, je Projekt |
| Bewegung | lässt sich schließen und mit einer Schutzhülle abdecken | in der Regel dauerhaft gespannt |
| Fundament | je Schirm eine Bodenhülse, Maß im Angebot; auch ohne Tiefbau im Standrahmen | je nach Tragwerk mehrere Fundamente und Anschlüsse |
| Entwässerung | Regenrinnen zwischen den Schirmen oder Ablauf durch den Mast | über die Form der Membran zu festen Tiefpunkten |
Wann passt der Schirm, wann das Membrandach?
Ein Schirm passt, wenn eine Fläche saisonal oder wechselnd genutzt wird, wenn sie später umgebaut werden soll oder wenn eine feste Überdachung dort nicht zulässig ist. Die Lokalbaukommission München nennt bewegliche Sonnenschirme ausdrücklich als Wetterschutz für Freischankflächen, feste Überdachungen im öffentlichen Raum sind dort in der Regel ausgeschlossen (Merkblatt, Stand Juni 2025).
Ein Membrandach passt, wenn eine freie Form, eine sehr große stützenfreie Spannweite oder der Anschluss an ein Gebäude verlangt ist. Zwischen beiden liegt der Trichterschirm: Er wirkt wie ein Stück Membranarchitektur, wird aber als Serienbauteil geliefert und auf einer Bodenhülse oder einem Standrahmen gesetzt.
Großschirm oder Trichterschirm: Welche Bauform passt?
In der Funktion sind sich beide ähnlich, sie unterscheiden sich vor allem in Form und Wasserführung. Der Großschirm IPOMEA Classic Pro steht im Raster. Sein Mast misst 100 mm im Durchmesser bei 5 mm Wandstärke; nach Projektprüfung verbinden Regenrinnen zwischen den Schirmen die Dächer zu einer zusammenhängenden Fläche. Für Dauerbetrieb gibt es viele Größen in verstärkter Ausführung mit zwölf statt acht Segmenten. Er reicht quadratisch bis 7 × 7 m und rund bis Ø 10 m.

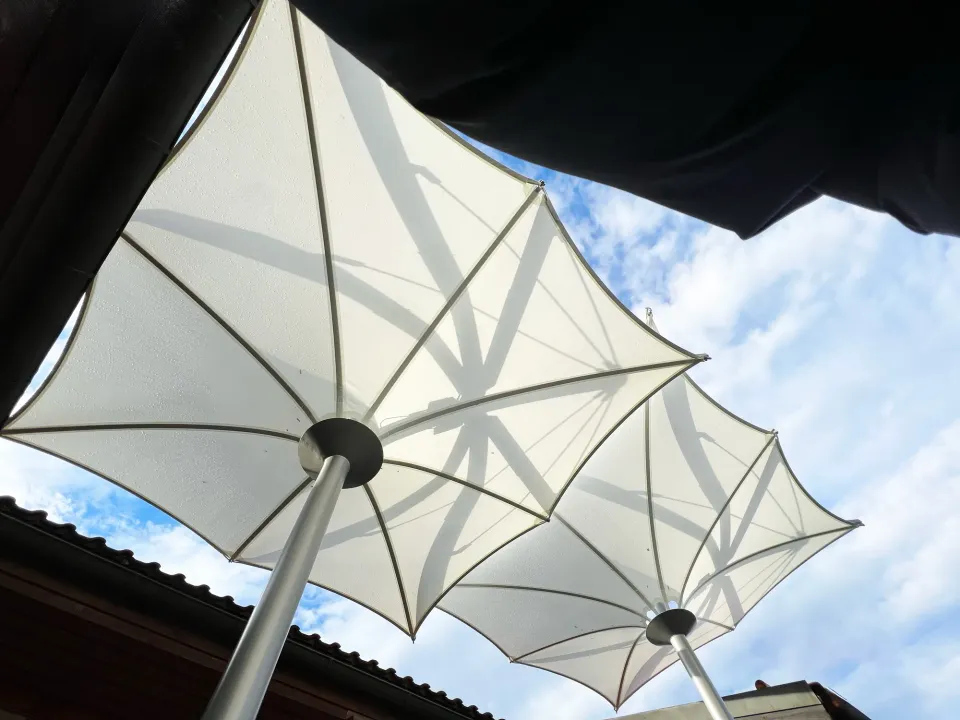

Beim Trichterschirm IPOMEA Tulip fällt die gekrümmte Membran zur Mitte. Das Regenwasser läuft zur Schirmmitte und von dort in eine Drainage, einen Regenwasserspeicher oder zu einem Bodenablauf; mehrere Tulip lassen sich höhenversetzt und überlappend anordnen und bilden dann eine zusammenhängende, regenfeste Überdachung. Der Tulip hat einen schlanken zylindrischen Mast mit Ø 15 cm und ist quadratisch von 3 × 3 bis 8 × 8 m möglich.
Heizstrahler gibt es für Classic und Classic Pro. Beim Tulip leuchtet indirektes LED-Licht die Membran von innen aus; bedient wird er von Hand mit Kurbel oder elektrisch.
Welche Membran passt zu welchem Ort?
Die Bespannung der Großschirme gibt es in drei Qualitäten: Polyester mit 230 g/m², Acryl mit 300 g/m² (spinndüsengefärbt, farbecht) und PVC mit 480 g/m². PVC ist als einziger der drei Standardstoffe schwer entflammbar nach DIN 4102-1 (B1) und abwischbar. Für den Tulip sind Membranfarbe und Bedruckung für den Markenauftritt möglich; Brandverhalten, Lebensdauer und Prüfzeugnisse werden je Gewebe und Projekt nachgewiesen. Für den öffentlichen Raum empfehlen wir bei beiden Bauformen PVC.
Für Membrandächer plant IPOMEA mit beschichteten Polyestergeweben, PVC-Stoffen, ETFE-Membranen und PTFE-beschichteten Glasgeweben; Nachweise zu Brandverhalten und Lebensdauer gibt es je Gewebe und Projekt.
Was ist bei Fundament, Entwässerung und Genehmigung zu klären?
Fundament: Jeder Schirm steht in einer Bodenhülse, die bauseits einbetoniert wird, oder ohne Tiefbau in einem Standrahmen mit Gabionen oder Betonplatten oder auf einem Betonständer. Das Fundamentmaß nennen wir im Angebot; es ist ein Planungswert, die Statik bleibt projektspezifisch.
Entwässerung: Beim Großschirm wird festgelegt, in welche Richtung die Rinnen ablaufen. Beim Trichterschirm werden Entwässerung und Befestigung gemeinsam geplant; Anordnung und Überlappung der Schirme legen wir projektbezogen fest.
Genehmigung und Standsicherheit: Welche Freigabe nötig ist, regeln Landesbauordnung, Satzung und Sondernutzung der Stadt. Für öffentliche Plätze erstellen wir auf Wunsch einen prüffähigen Standsicherheitsnachweis für den konkreten Standort.
Was bekommen Planer und Architekten von uns?
Für Ausschreibung und Werkplanung stellen wir die Unterlagen bereit, die ein Schirm als Bauteil braucht. Leistungstexte erhalten Sie zur Übernahme ins Leistungsverzeichnis, gegliedert nach Ausführung, Antrieb, Traggestell, Verbindungstechnik, Bespannung und Befestigung. Das Fundamentmaß steht im Positionstext der Bodenhülse, damit der Tiefbau sofort kalkulieren kann.
Auf Wunsch zeigen wir Ihnen die Anordnung samt Fundamentlage in einem Entwurfsbild, das wir aus einem Foto Ihrer Fläche erstellen. Windwerte nennen wir nur mit Größe, Ausführung, Befestigung und Standort im Angebot. Die Bodenhülsen liefern wir vorab, damit das Fundament stehen kann, bevor die Schirme kommen.
Fazit
Großschirme und Trichterschirme sind die Form der textilen Architektur, die sich schließen, versetzen und als Serienbauteil ausschreiben lässt. Ein Membrandach lohnt, wenn Form oder Spannweite es verlangen. Aus Lageplan, Nutzung und Standort entwickeln wir einen Vorschlag zu Bauform, Größen, Membran und Befestigung, auf Wunsch mit Entwurfsbild und Leistungstext.
