Wie kommt der Strom in den Schirm?
Die Zuleitung läuft unterirdisch durch Bodenhülse und Mast in den Schirm. Die Elektroinstallation darf nur eine Elektrofachkraft ausführen, mit FI-Schutzschalter (RCD) und Leistungsautomat. Bei mobilen Ständern erfolgt der Anschluss über einen Wandgerätestecker mit FI. Planen Sie die Leitung vor dem Betonieren des Fundaments: Ein Leerrohr erspart später den Aufbruch des Belags.
Elektro ist ein eigenes Gewerk mit eigener Abnahme. Klären Sie in der Planung, wer Leitung, Absicherung und Anschluss verantwortet, und halten Sie die Leitungswege im Plan fest, bevor der Belag liegt.
Welche LED-Beleuchtung gibt es?

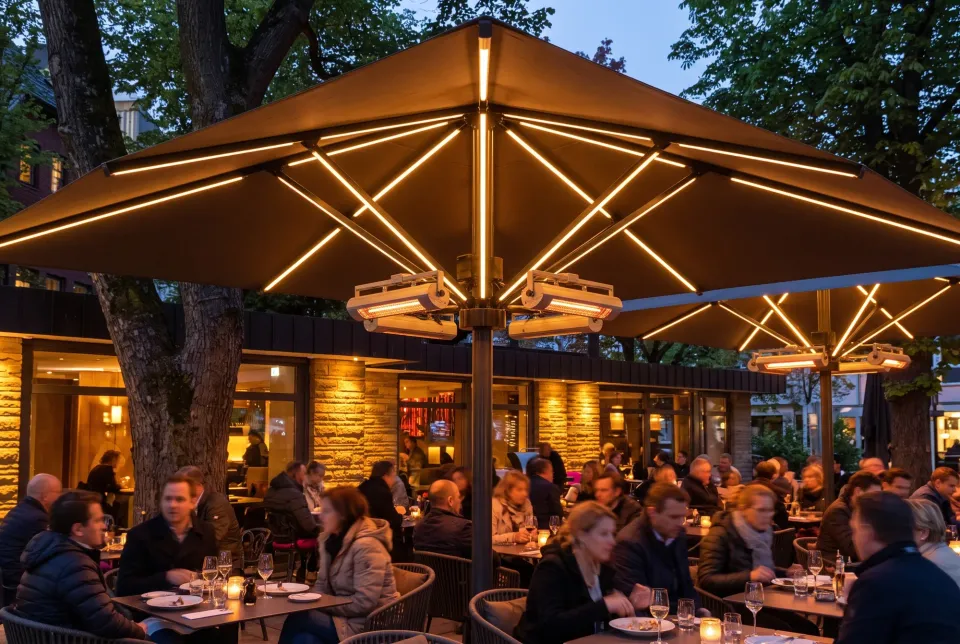

Die LED-Leisten sitzen an der Unterseite der Speichen. Es gibt warmweiße Leisten mit 2.700 Kelvin und 60 LEDs je Leiste sowie RGB-warmweiße Leisten mit 30 LEDs, deren Farbe sich einstellen und dimmen lässt; ihr Warmweiß liegt bei 3.000 bis 3.500 Kelvin. Beide arbeiten mit 12 Volt Gleichstrom bei 0,4 Ampere je Leiste, das sind rechnerisch etwa 4,8 Watt. Die warmweiße Leiste ist heller als die RGB-Leiste. Ein Bluetooth-Funkdimmer mit vier Kanälen schaltet bis zu 12 RGB-warmweiße oder 8 warmweiße Leisten; eine kostenlose App für iOS und Android speichert Farben und Szenen.
Wir empfehlen für Schirme bis 16 Quadratmeter zwei Leuchten, bei größeren vier. Die LED-Pakete umfassen bei Classic 2, 4 oder 6 Leisten und bei Classic Pro 4 bis 12 Leisten; für Classic Eco ist kein Lichtpaket vorgesehen. Die Outdoor-Leuchten sind mit Schutzart IP65 ausgewiesen, Steckverbindungen und Verkabelung mit IP66 bis IP68, je nach Bauteil.
Wie funktionieren die Infrarot-Heizstrahler?
Der Infrarot-Heizstrahler hat 1.400 Watt, ist als Low-Glare-Ausführung blendarm und mit Schutzart IP24 spritzwassergeschützt. Er ist für Classic und Classic Pro erhältlich, nicht für Classic Eco und Classic Free. Heizpakete gibt es für Classic mit 2 oder 4 und für Classic Pro mit 4 Strahlern. Für Schirme bis 16 Quadratmeter genügen 2 Strahler, größere erhalten 4.
Als Standard arbeitet das Heizpaket mit 400 Volt, alternativ mit zwei Anschlüssen zu 230 Volt (höchstens vier Heizer und sechs LED-Leuchten). Das beeinflusst die Zuleitung und die Absicherung, die eine Elektrofachkraft bemisst.
Wie viel Strom brauchen Heizung und Licht?
Vier Strahler zu je 1.400 Watt ergeben eine Anschlussleistung von 5.600 Watt und verbrauchen im Dauerbetrieb 5,6 Kilowattstunden pro Stunde. Sechs LED-Leisten mit je rechnerisch 4,8 Watt kommen auf etwa 29 Watt. Nehmen Sie als Annahme drei Betriebsstunden an einem Abend bei voller Leistung: Die Heizung braucht dann 16,8 Kilowattstunden, das Licht etwa 0,09 Kilowattstunden.
Das Verhältnis zeigt, worauf es bei Betriebskosten und Leitungsquerschnitt ankommt: Die Heizung bestimmt Anschlussleistung und Energiekosten, das Licht fällt kaum ins Gewicht. Bei mehreren Schirmen rechnen Sie die Anschlussleistung der ganzen Schirmgruppe zusammen, bevor die Zuleitung dimensioniert wird.
Wie sicher sind die Heizstrahler am Schirm?
Wir beschreiben ein dreistufiges Sicherheitskonzept: Hauptschalter, Wippschalter am Strahler und ein sensorgesteuerter Wiedereinschaltschutz gegen Betrieb bei geschlossenem Schirm. Optional gibt es einen Zeitschalter für 15 Minuten per Druckknopf. Drehhalter lassen die Strahler am geschlossenen Schirm; bei Schwenkstreben schwenken sie ab. Eine Demontage ist bei geschlossenem Schirm nicht nötig.
Für Schirme mit montierten Heizstrahlern gibt es eine eigene Schutzhülle, geben Sie bei der Bestellung also an, dass Strahler montiert sind. Das gehört zum Betriebskonzept: Wer die Schirme abends schließt, sollte wissen, dass der Wiedereinschaltschutz den Betrieb bei geschlossenem Schirm verhindert, und wer die Strahler im Winter abdeckt.
Was lässt sich am Schirm kombinieren?
Nicht jede Ausstattung passt zu jeder anderen. Lautsprecher (zwei Outdoor-Lautsprecher mit je 8 Watt Spitzenleistung) und die USB-Ladestation (bis zu vier Geräte gleichzeitig) sitzen im Stromverteilergehäuse und sind wie die Heizstrahler nicht mit dem Rohrmotor kombinierbar.
| Kombination | Möglich? | Hinweis |
|---|---|---|
| Rohrmotor und LED | ja | 12-Volt-Netzteil bei Motor am oder im Haus montieren |
| Rohrmotor und Heizstrahler | nein | nicht kombinierbar |
| Rohrmotor und Lautsprecher oder USB-Ladestation | nein | nicht kombinierbar |
| Heizstrahler und LED | ja | gemeinsame Zuleitung, höchstens vier Heizer und sechs LED-Leuchten bei 2 × 230 Volt |
Sind Heizstrahler auf der Terrasse erlaubt?
Ob Heizstrahler erlaubt sind, regelt Ihre Stadt. Die Stadt München schreibt für Freischankflächen, dass Heizstrahler nicht zulässig sind; andere Städte entscheiden anders. Klären Sie das vor der Bestellung, bevor Sie Schirmtyp, Motor und Elektro festlegen. Dazu gehören auch Brandschutz und Betreiberpflichten. Die Genehmigungslage für Terrassen insgesamt beschreibt der Ratgeber zur Außengastronomie.
- Leerrohr und Zuleitung vor dem Fundament einplanen
- Anschlussleistung und Absicherung durch Elektrofachkraft bemessen lassen
- Kombinationsregeln mit Motor beachten
- Genehmigungslage der Stadt für Heizstrahler prüfen
Fazit
Licht und Wärme am Schirm sind ein Elektroprojekt. Planen Sie Leitung, Leistung und Kombinationen vorab, klären Sie die Regeln Ihrer Stadt für Heizstrahler, und entscheiden Sie früh zwischen Motor und Heizung, denn beides zusammen geht nicht.
