IPOMEA Urban: verstärkte Schirme für den öffentlichen Raum
IPOMEA Classic Urban und IPOMEA Tulip Urban sind verstärkt und speziell auf die Anforderungen des dauerhaften Einsatzes im öffentlichen Raum ausgelegt, unter anderem mit Vandalismusschutz. Sie schattieren Plätze, Schulhöfe und Stadträume: Classic Urban als Mittelmastschirm, Tulip Urban als wasserführender Trichterschirm, auf Wunsch auf einer Sitzinsel mit Sitzbank.
Urban Sonnenschirm: Schatten dort, wo Menschen sich aufhalten
Auf Plätzen, an Haltestellen und in Schulhöfen fehlt im Sommer oft Schatten genau dort, wo man sitzt oder wartet. Ein Großschirm schafft ihn, ohne die Fläche dauerhaft zu verbauen: Er lässt sich einziehen, wenn der Platz für Markt oder Veranstaltung frei bleiben muss.
IPOMEA Urban beschreibt Schirme für diesen Einsatz im öffentlichen Raum. Im Mittelpunkt stehen zwei Familien: IPOMEA Classic Urban als Mittelmastschirm und IPOMEA Tulip Urban als Trichterschirm, der das Regenwasser zur Mitte führt.
Zu den Einzelheiten der Verstärkung gibt es noch keine technischen Datenblätter. Maße, Gewichte, Wind- und Fundamentwerte nennen wir deshalb nicht pauschal, sondern je Projekt mit Statik.
Verstärkt für den öffentlichen Raum
IPOMEA Classic Urban und IPOMEA Tulip Urban sind verstärkt und speziell auf die Anforderungen des dauerhaften Einsatzes im öffentlichen Raum ausgelegt, unter anderem mit Vandalismusschutz. Sie sind für Plätze, Schulhöfe und Stadträume gedacht, wo Schirme dauerhaft im öffentlichen Raum stehen.
Die Einzelheiten der Verstärkung liegen noch nicht als Datenblatt vor; wir nennen sie deshalb nicht pauschal. Was für Ihren Standort gebraucht wird, klären wir im Projekt, gemeinsam mit Befestigung, Sitzinsel und Schutz vor Anprall.
IPOMEA Classic Urban: Mittelmastschirm für Plätze und Stadträume
IPOMEA Classic Urban ist verstärkt und auf den dauerhaften Einsatz im öffentlichen Raum ausgelegt, unter anderem mit Vandalismusschutz. IPOMEA Classic ist ein Mittelmastschirm, der mit abnehmbarer Handkurbel aus Edelstahl bedient wird, auf Wunsch mit Rohrmotor. Beim Schließen hebt das Teleskopsystem das Schirmdach nach oben, sodass Tische und Stühle stehen bleiben können.

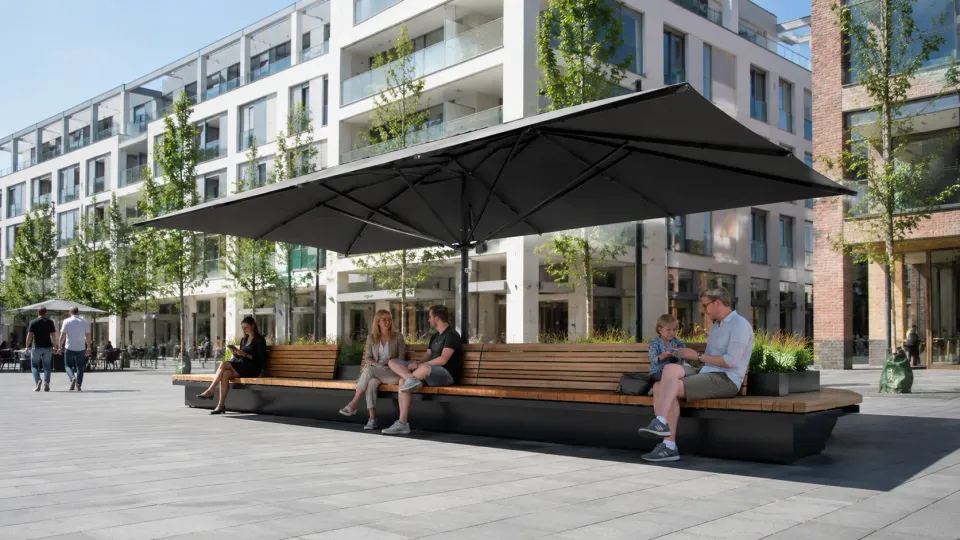

Wo vor allem Schatten über Sitzplätzen fehlt oder die Fläche für Markt und Veranstaltungen frei bleiben muss, ist ein Großschirm die schlankere Lösung. Auf Wunsch steht er auf einer Sitzinsel: ein Schirmfuß mit integrierter Sitzbank, die als Ballast mit Stahlplatten, Betonplatten oder Steinen bestückt wird und zugleich Stadtmöblierung ist. Die Sitzflächen lassen sich mit Holzlattung oder Metall gestalten, den Fuß gibt es mit oder ohne Rollen, Lackierung und Korrosionsschutz stimmen wir auf Ihre Wünsche ab.
Weitere Bausteine planen wir im öffentlichen Raum mit: Bodenhülse mit Winterdeckel, die bodenbündig verschließbar ist, wenn der Schirm im Winter abgenommen wird, indirektes LED-Licht für die Abendstunden sowie Prall- und Vandalismusschutz, objektspezifisch ausgelegt.
Wo Classic im öffentlichen Raum eingesetzt wird
Die Beispiele zeigen Aufgaben, für die wir Classic und Classic Pro im öffentlichen Raum planen.
Plätze und Sitzbereiche
Schatten über Bänken und Aufenthaltsflächen. Schirm und Sitzbank lassen sich als Modul zusammen planen.

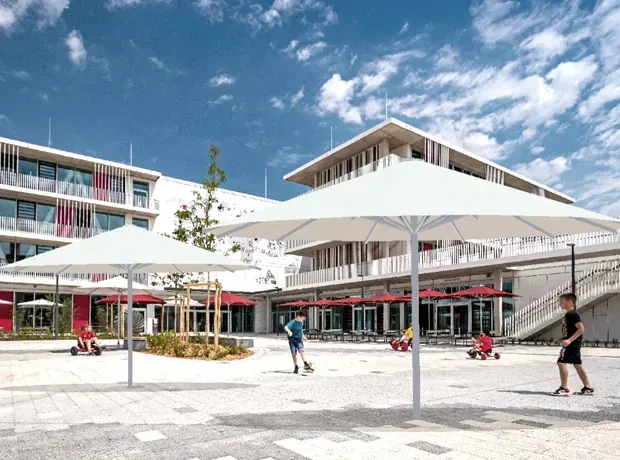

Schulhöfe und öffentliche Einrichtungen
Großschirme als Sonnenschutz auf Schulhöfen und vor Gebäuden, mit Bodenhülse und auf Wunsch mit Prallschutz am Mast.
Märkte und Veranstaltungsflächen
Schirme mit Sitzbank ohne Tiefbau, mit dem Stapler versetzbar. Die Fläche bleibt frei, wenn der Schirm geschlossen ist.
IPOMEA Tulip Urban: Trichterschirm für Plätze und Stadträume
IPOMEA Tulip Urban ist verstärkt und auf den dauerhaften Einsatz im öffentlichen Raum ausgelegt, unter anderem mit Vandalismusschutz. IPOMEA Tulip ist ein Trichterschirm: Die Membran endet am schlanken Mast, das Regenwasser läuft zur Schirmmitte und von dort in eine Drainage, einen Regenwasserspeicher oder zu einem Bodenablauf. Der Schirm wird von Hand mit Kurbel oder mit elektrischem Antrieb bedient. Quadratische Tulip gibt es von 3 × 3 bis 8 × 8 m, rund mit 7 m und 8 m Durchmesser.

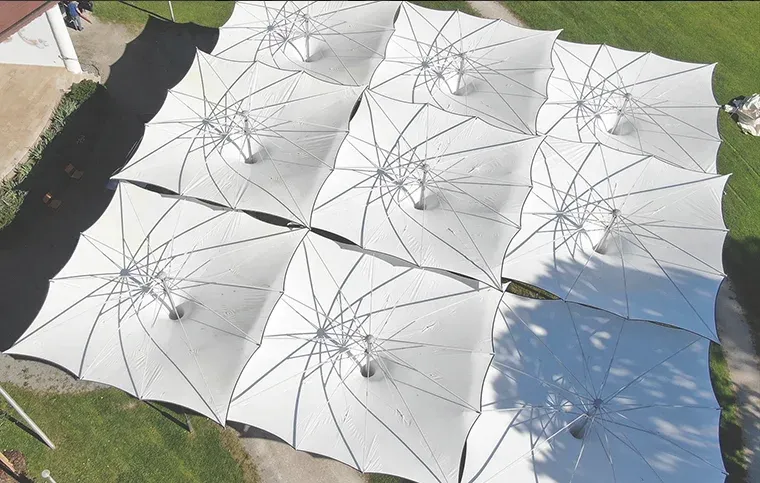

Höhenversetzt angeordnete, überlappende Tulip bilden eine zusammenhängende, regenfeste Überdachung. Eine indirekte LED-Beleuchtung leuchtet die Membran von innen aus, Membranfarbe und Bedruckung sind für den Auftritt der Stadt oder Einrichtung möglich. Je nach Ausführung ist Tulip für Windgeschwindigkeiten bis 100 km/h ausgelegt; das hängt von Größe, Ausführung, Befestigung und Standort ab, die verbindliche Windgrenze nennen wir je Projekt im Angebot.
Befestigt wird Tulip mit Bodenhülsen, Ankerplatten, Standrahmen und Sitzbanklösungen wie beim Classic Pro. Im Konzept für Städte planen wir Tulip mit zentraler Wasserführung und einem Sitz- oder Pflanzkörper, auf Wunsch mit Nebelkühlung und Licht. Das ist ein Planungsansatz, den wir im Projekt auslegen.
Trichterschirme im historischen Stadtraum

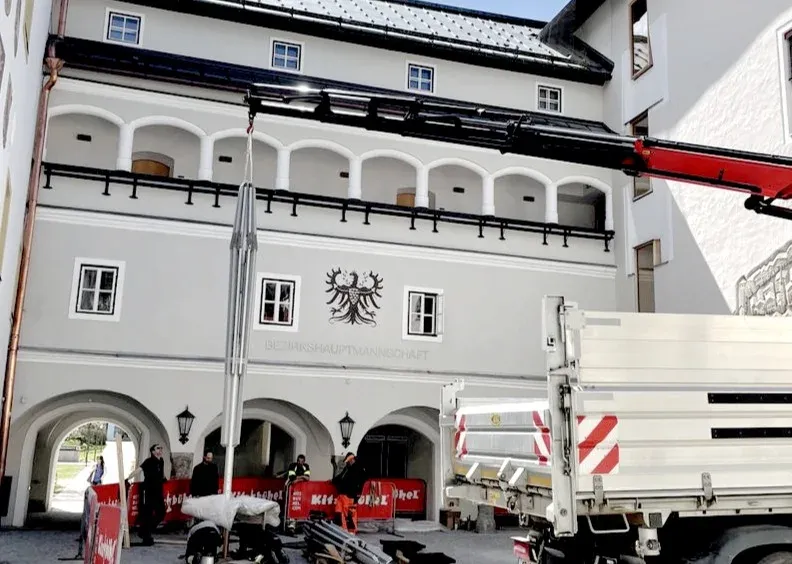

In Kitzbühel hat ein Kunde Trichterschirme im Format 7 × 7 m bestellt. Die Schirme sind verfahrbar und überdachen einen historischen Innenhof samt Gasse. Das Foto zeigt den Aufbau mit dem Ladekran.
Mehr zu verfahrbaren Trichterschirmen und zu den Größen finden Sie auf den Seiten zum Trichterschirm und zum Tulpenschirm.
Classic Urban und Tulip Urban im Vergleich
Beide Familien lassen sich mit Sitzinsel kombinieren. Die Tabelle zeigt, worin sie sich im öffentlichen Raum unterscheiden.
| Kriterium | IPOMEA Classic Urban | IPOMEA Tulip Urban |
|---|---|---|
| Auslegung | Verstärkt, auf den dauerhaften Einsatz im öffentlichen Raum ausgelegt, unter anderem mit Vandalismusschutz | Verstärkt, auf den dauerhaften Einsatz im öffentlichen Raum ausgelegt, unter anderem mit Vandalismusschutz |
| Bauform | Mittelmastschirm, schließt nach oben (Teleskopsystem) | Trichterschirm, Membran endet am Mast |
| Bedienung | Abnehmbare Handkurbel, auf Wunsch Rohrmotor | Kurbel oder elektrischer Antrieb |
| Regenwasser | Regenrinne für temporäre Schauer, nur in Verbindung mit Volant | Wasser läuft zur Schirmmitte, dort Drainage, Speicher oder Bodenablauf |
| Größen | Classic Pro: quadratisch 3 bis 7 m, rund Ø 4 bis 10 m (Standardprogramm, Sondergrößen auf Anfrage) | Quadratisch 3 × 3 bis 8 × 8 m, rund Ø 7 m und Ø 8 m |
| Licht | Indirektes LED-Licht | LED leuchtet die Membran von innen aus |
| Sitz und Befestigung | Sitzinsel, Standrahmen, Bodenhülse, Ankerplatte, Standplatte | Sitzinsel, Standrahmen, Bodenhülse, Ankerplatte |
Wind-, Fundament- und Ballastwerte hängen von Größe, Ausführung, Befestigung und Standort ab. Wir geben sie im Projekt mit Statik an, nicht pauschal. Zu den Einzelheiten der Verstärkung liegt noch kein Datenblatt vor.
Direkt beauftragen oder funktional ausschreiben
Ob direkt beauftragt oder ausgeschrieben wird, entscheidet Ihre Vergabestelle. Für beide Wege liefern wir Leistungstexte zur Übernahme in Ihr Leistungsverzeichnis, ein Rendering des Platzes mit Anordnung und Fundamentlage sowie Fundament- und Elektropläne. Auf Wunsch erstellen wir einen prüffähigen statischen Nachweis für den Standort.
Ausschreibungen formulieren Sie am besten leistungs- und funktionsbezogen, ohne ein Fabrikat künstlich alternativlos vorzugeben. Vergleichbar werden Angebote über nachweispflichtige Systemleistungen: Statik, Schnittstellen, Montage- und Gewährleistungsverantwortung, Entwässerung, Prallschutz, Korrosionsschutz und Wartungszugang.
Ob und wie ein Vorhaben gefördert wird, richtet sich nach Programm, Land und Träger. Die laufenden Programme haben wir auf der Seite Fördermittel zusammengestellt. Eine Förderberatung leisten wir nicht, dafür sind die Förderstellen zuständig.
Was wir vor der Planung klären
- Welche Nutzung hat der Platz: Markt, Warten, Verweilen, Veranstaltungen?
- Wie ist der Untergrund, und wo verlaufen Leitungen oder Tiefgaragen?
- Dürfen Fundamente gesetzt werden, oder braucht es eine freistehende Lösung auf einer Sitzinsel?
- Wer bedient und kontrolliert die Schirme: abnehmbare Kurbel, Motor mit Windsensor oder Funk?
- Welche Gestaltungsvorgaben gelten für Farbe und Material, und welches Brandverhalten verlangt der Auftraggeber?
- Gibt es Strom und Wasser für Licht, Motor und Kühlung?
Schirm mit Sitzbank oder gebaute Klimainsel?
Wer Schatten und Sitz in einem Stück planen will, findet die Schirme mit Sitzbank als Projektlösung unter Urbane Schattenmodule. Für gebaute Aufenthaltsorte mit Begrünung, Licht und Kühlung gibt es die Klimainsel-Module.
Häufige Fragen
Was ist IPOMEA Urban?
IPOMEA Urban fasst die verstärkten Schirme von IPOMEA für den öffentlichen Raum zusammen: IPOMEA Classic Urban als Mittelmastschirm und IPOMEA Tulip Urban als Trichterschirm. Sie sind auf den dauerhaften Einsatz im öffentlichen Raum ausgelegt, unter anderem mit Vandalismusschutz, und stehen auf Plätzen, in Schulhöfen und an Aufenthaltsorten, auf Wunsch auf einer Sitzinsel mit integrierter Sitzbank.
Worin unterscheidet sich ein Urban-Schirm vom Standardmodell?
Classic Urban und Tulip Urban sind verstärkt und speziell auf die Anforderungen des dauerhaften Einsatzes im öffentlichen Raum ausgelegt, unter anderem mit Vandalismusschutz. Datenblätter mit den Einzelheiten der Verstärkung liegen noch nicht vor, deshalb nennen wir keine weiteren Unterschiede oder Vergleichswerte. Im öffentlichen Raum planen wir Schirm, Sitz- und Ballastkörper, Befestigung und Schutz vor Anprall gemeinsam. Was für Ihren Standort sinnvoll ist, klären wir im Gespräch.
Haben die Urban-Schirme einen Vandalismusschutz?
Ja. Classic Urban und Tulip Urban sind verstärkt und unter anderem mit Vandalismusschutz auf den dauerhaften Einsatz im öffentlichen Raum ausgelegt. Wie der Schutz im Einzelnen ausgeführt ist, steht noch nicht in einem Datenblatt; was für Ihren Standort nötig ist, klären wir im Gespräch.
Wann passt Classic Urban, wann Tulip Urban?
Classic passt, wo ein bewährter Mittelmastschirm Schatten über Sitzplätzen liefern soll und die Fläche frei bleiben muss. Tulip passt, wo das Regenwasser zur Mitte geführt werden soll oder mehrere höhenversetzt angeordnete Schirme mit überlappenden Membranen eine zusammenhängende Überdachung bilden sollen. Beide lassen sich mit Sitzinsel kombinieren.
Kann der Schirm mit einer Sitzbank kombiniert werden?
Ja. Die Sitzinsel ist ein Schirmfuß mit integrierter Sitzbank für Classic, Prisma und Tulip. Sie wird mit Stahl- oder Betonplatten oder Steinen beschwert, die Sitzflächen sind frei gestaltbar. Ob der Ballast für Schirmgröße und Wind am Standort reicht, rechnen wir im Projekt.
4 weitere Fragen anzeigen
Wie werden die Schirme befestigt?
Je nach Untergrund mit Bodenhülse, Ankerplatte, Standrahmen, Standplatte oder Sitzinsel. Bei exponierten Lagen wie Windschneisen oder Hanglagen ist der Ballast zu erhöhen. Fundament- und Ballastwerte sind Planungswerte von IPOMEA, die Statik bleibt projektspezifisch. Mehr dazu auf der Seite Sonnenschirm Befestigung.
Wie windfest sind die Schirme?
Eine pauschale Windangabe geben wir nicht. Tulip ist je nach Ausführung für Windgeschwindigkeiten bis 100 km/h ausgelegt, abhängig von Größe, Ausführung, Befestigung und Standort. Für Classic und Classic Pro nennen wir Windwerte nur mit genauer Konfiguration. Die verbindliche Windgrenze steht im Angebot.
Unterstützen Sie bei Ausschreibung und Förderung?
Bei der Ausschreibung liefern wir Leistungstexte, Rendering sowie Fundament- und Elektropläne, auf Wunsch einen prüffähigen statischen Nachweis. Zur Förderung geben wir keine Beratung, die Programme mit Stand und Frist stehen auf der Seite Fördermittel.
Wie lange hält ein Schirm, und gibt es Ersatzteile?
Die Schirme werden in Deutschland hergestellt, überwiegend in Süddeutschland. Bei guter Pflege und Bedienung sind unsere Schirme für rund 20 Jahre Nutzung ausgelegt. Ersatzteile sind in der Regel bis zu 20 Jahre verfügbar; Schirmstoffe und Tragarme lassen sich austauschen. Mehr zu Prüfung und Nachweisen: Prüfung und Nachweise bei IPOMEA.
Ihre Frage ist nicht dabei? Direkt anfragen
Ihren Platz mit Schirmen planen
Senden Sie uns Standort, Fläche, Untergrund und Fotos. Wir schlagen Classic oder Tulip vor, planen Sitz, Befestigung und Wasserweg mit und sagen offen, wenn eine andere Lösung besser passt.
