Trichterschirm und Regenwasser: Allwetterschutz für Plätze
Aktualisiert: vor 8 Stunden
Beim Trichterschirm läuft das Regenwasser nicht über die Kanten, sondern zur Mitte und durch den Mast nach unten. Die Membran ist wie ein Trichter geformt, das Wasser fließt verdeckt zwischen Innenmast und Außenrohr zum Boden und tritt am Fuß aus, auf Wunsch direkt in ein Rohr unter der Fläche. Unseren Trichterschirm IPOMEA tulip fertigen wir selbst, quadratisch von 3 × 3 bis 8 × 8 m und rund mit ø 4 bis 6 m, für Plätze, Gastronomie, Hotels und Architekturprojekte. Schicken Sie uns Fläche, Nutzung und Standort: Angebot anfordern.
Ein Platz in der Altstadt, Tische eines Cafés, ein Schauer zieht durch. Unter gewöhnlichen Schirmen tropft es an allen Rändern, und wer am Rand sitzt, steht auf. Unter Trichterschirmen sammelt die Membran das Wasser in der Mitte, und mehrere Schirme, in der Höhe versetzt, greifen an den Rändern übereinander. Alle unsere Tulpenschirme mit Aufbau und Ausstattung finden Sie auf der Produktseite.
Auf einen Blick
Beim Trichterschirm IPOMEA tulip läuft das Regenwasser durch den Mast ab; die Membran hat eine Wassersäule von 1.000 mm.
Es gibt ihn quadratisch mit 3, 4, 5, 6 und 7 m Kantenlänge, rund mit ø 4, 5 und 6 m und mit 8 × 8 m als verstärkten tulip pro.
Das Fundament misst bis 5 × 5 m 80 × 80 cm, bei 6 × 6 m 100 × 100 cm und bei 7 × 7 m 140 × 140 cm, jeweils bis Frosttiefe.
IPOMEA GmbH aus Gilching bei München plant, fertigt und liefert den tulip mit Befestigung, Licht und Antrieb, in der Regel innerhalb von zwölf Wochen ab Auftrag.
Wie läuft das Regenwasser beim Trichterschirm ab?
Die Membran des IPOMEA tulip ist zweifach gekrümmt und dreidimensional berechnet, damit das Wasser möglichst vollständig zur Mitte abfließt. Dort endet sie am Innenmast aus Aluminium und leitet das Wasser auf ein umlaufendes Außenrohr mit 150 mm Durchmesser. Zwischen Außenrohr und Innenmast läuft es verdeckt bis zum Boden. Außen am Schirm ist davon nichts zu sehen, es gibt kein Fallrohr und keine Rinne.
Standardmäßig tritt das Wasser am Fußpunkt aus, dafür genügt ein bodenbündiger Auslass. Soll auf der Fläche kein Ablauf sichtbar sein, liefern wir die Bodenhülse mit Anschluss an ein bauseitiges KG-Rohr: Das Wasser läuft dann unterirdisch in die Drainage, und am Schirmfuß bleibt keine Pfütze. Lage und Höhe des Anschlusses stimmen wir vor den Fundamentarbeiten mit Ihnen ab.
Mehrere Schirme: in der Höhe versetzt

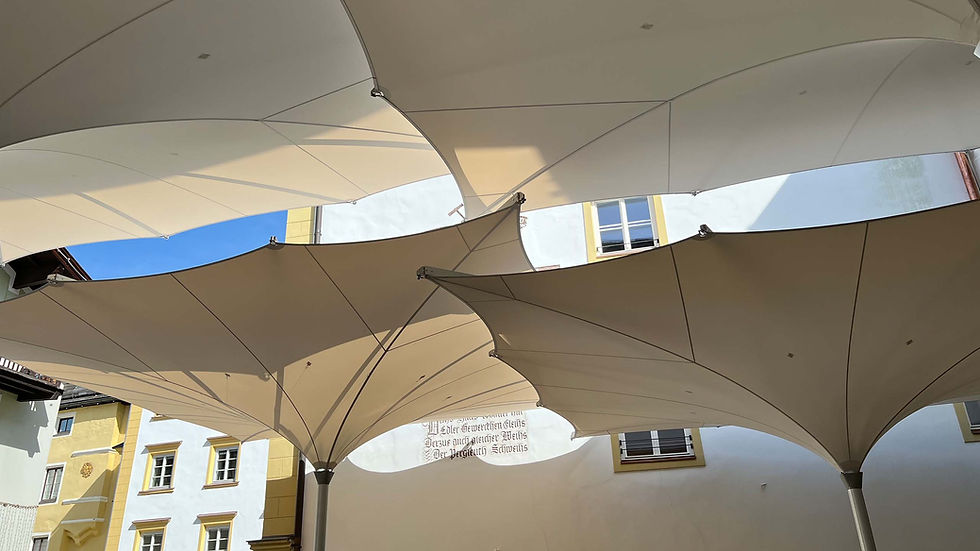

Große Flächen überdachen mehrere Trichterschirme, die in der Höhe versetzt stehen. Der Rand des höheren Schirms reicht über den des niedrigeren, und das Wasser läuft gezielt in einen Trichter. Regenrinnen zwischen den Schirmen braucht es dafür nicht. Die Höhe stellen wir über die Mastlänge ein: Die Masten lassen sich verlängern, in Projekten bis auf rund 6 m, und so staffeln wir die Schirme einer Anlage auf mehrere Höhen.
Für welche Flächen eignet sich der IPOMEA tulip?
Der tulip ist für den festen Standort gebaut, an dem ein Schirm auch gestalterisch wirken soll: Marktplätze, Innenhöfe von Behörden und Kliniken, Firmengelände, Hotelterrassen und Außenflächen der Gastronomie. Für Städte und Gemeinden, die Plätze gegen Hitze beschatten wollen, steht mehr im Beitrag Hitzeschutz in Innenstädten.
Für Architekten und Planer ist der Schirm ein Bauteil der Freiraumgestaltung. Wir liefern Entwurfsskizzen und auf Wunsch aus einem Foto Ihrer Fläche eine Visualisierung mit Anordnung und Fundamentlage. Ausführung, Maße und Fundament nennen wir im Angebot so, dass der Tiefbau sofort damit kalkulieren kann. Mehr zur Bauform finden Sie auf der Seite Trichterschirm.
Welche Größen hat der Trichterschirm IPOMEA tulip?
Den tulip gibt es quadratisch mit 3 × 3, 4 × 4, 5 × 5, 6 × 6 und 7 × 7 m und rund mit ø 4, ø 5 und ø 6 m. Das Format 8 × 8 m bauen wir nur als tulip pro, 7 × 7 m gibt es in beiden Ausführungen. Der tulip pro ist eine speziell verstärkte Ausführung mit stärkerem Mast und verstärkten Bauteilen für Dauerbetrieb und große Formate.
Bis 5 × 5 m und bei ø 4 und ø 5 m tragen acht Tragarme die Membran, bei ø 6 m zehn und bei 6 × 6 und 7 × 7 m zwölf. Der Innenmast misst bis 5 × 5 m und bei den runden Schirmen 100 mm, bei 6 × 6 und 7 × 7 m 120 mm, jeweils mit 5 mm Wandstärke.
Welches Fundament braucht ein Trichterschirm?
Im Standard wird der tulip in eine zweiteilige Bodenhülse gesetzt, deren Unterteil bauseits einbetoniert wird. Bis 5 × 5 m und ø 5 m ist die Hülse kippbar, bei größeren Schirmen nicht; für die pro-Formate gibt es eine verstärkte Hülse. Das Fundament richtet sich nach der Schirmfläche, runde Schirme ordnen wir deshalb nach ihrer Fläche ein.
Schirm | Höhe geöffnet | Fundament bis Frosttiefe |
|---|---|---|
3 × 3 m und 4 × 4 m | ca. 3,2 m | 80 × 80 cm |
5 × 5 m | ca. 3,4 m | 80 × 80 cm |
ø 4 m und ø 5 m | ca. 3,2 m | 80 × 80 cm |
6 × 6 m | ca. 3,6 m | 100 × 100 cm |
ø 6 m | ca. 3,2 m | 100 × 100 cm |
7 × 7 m | ca. 4,2 m | 140 × 140 cm |
7 × 7 m als tulip pro | im Angebot | nach Abstimmung |
8 × 8 m, nur als tulip pro | ca. 5,2 m | nach Abstimmung |
Die Tabelle nennt alle Größen des IPOMEA tulip. Über alle Baureihen liefern wir über 150 Größen: Weitere Größen im Überblick.
Die Höhe lässt sich bei allen Größen anpassen. Die Frosttiefe ist regional verschieden, deshalb nennen wir sie nicht als feste Zahl. Die Bodenhülse liefern wir kurzfristig vorab, so kann das Fundament stehen, lange bevor der Schirm kommt.
Wo nicht gegraben werden soll, gibt es andere Wege. Ein feuerverzinkter Standrahmen mit Schrägausgleich trägt den Schirm, beschwert mit Gabionen, deren Sitzplatten zugleich Sitzplätze sind. Auf einer tragfähigen Decke wird die Hülse aufgedübelt, dann mit prüffähiger statischer Berechnung. Wie Bodenhülse und Fundament allgemein geplant werden, steht im Beitrag Fundament für Großschirme planen.
Welche Bespannung, welches Licht, welcher Antrieb?
Die Membran besteht aus Polyestergewebe mit 250 g/m², beidseitig acrylbeschichtet, UV-beständig und farbecht, die Farbe wählen Sie aus unserer Farbpalette. Für den öffentlichen Raum empfehlen wir eine PVC-beschichtete Bespannung: Sie ist reißfest, wasserdicht, schwer entflammbar nach B1 (DIN 4102-1) und für Temperaturen von −30 bis +70 °C ausgelegt. Mast und Blende liefern wir in Weiß oder Anthrazit, auf Wunsch in jeder anderen RAL-Farbe.
Für den Abend gibt es Lichtpakete mit 4, 8 oder 12 LED-Leisten in Aluminiumprofilen, montiert an den Tragarmen, mit Netzteil für 230 Volt, in Weißlicht oder in allen Farben (RGB). Zur PVC-Bespannung empfehlen wir 12 Leisten, weil sie mehr Leuchtkraft bringen; für Veranstaltungen lässt sich das Licht über eine DMX-Schnittstelle steuern. Mehr zur Beleuchtung am Schirm im Beitrag Tagsüber Schatten, abends Atmosphäre.
Geöffnet wird der tulip im Standard mit einer Kurbel und robuster Gewindespindel. Mit dem elektrischen Antrieb öffnen und schließen Sie ihn per Funkfernbedienung, einzeln oder mehrere Schirme zugleich; ein solarbetriebener Windwächter schließt die Schirme bei Windlast selbsttätig. Antrieb und Licht funktionieren auch auf den nicht kippbaren Hülsen der großen Formate. Einen Heizstrahler sehen wir beim Trichterschirm nicht vor.
Was gilt bei Wind und im Winter?
Wie viel Wind ein tulip aushält, hängt von Größe, Ausführung und Standort ab. Den Windwert nennen wir je Standort im Angebot, und für öffentliche Plätze erstellen wir auf Wunsch eine prüffähige statische Berechnung. Für Dauerbetrieb und große Formate gibt es den verstärkten tulip pro. Bleibt der Schirm über den Winter geschlossen, schützt ihn eine passend gefertigte, witterungsbeständige Schutzhaube aus PVC.
Trichterschirm oder Großschirme mit Regenrinne?
In der Funktion sind sich beide Lösungen ähnlich, sie unterscheiden sich vor allem in der Form. Großschirme wie der IPOMEA classic pro stehen im Raster, Regenrinnen zwischen den Schirmen verbinden sie zu einer wasserdichten Fläche, und das Wasser läuft am Ende der Rinne ab. Beim tulip führt jeder Schirm sein Wasser selbst über den Mast ab. Heizstrahler gibt es nur an den Großschirmen IPOMEA classic und classic pro, nicht am tulip. Wie die Verbindung mit Rinnen geplant wird, zeigt der Beitrag Sonnenschirme mit Regenrinne verbinden.
Beispiele aus unseren Projekten
Für ein Landratsamt in Baden-Württemberg entstehen 2026 vier IPOMEA tulip mit 5 × 5 m, PVC-Bespannung und verlängerten Masten. Sie stehen ohne Fundament in feuerverzinkten Standrahmen mit Schrägausgleich, beschwert mit je vier Gabionen, deren Sitzplatten Sitzplätze unter dem Schirm ergeben.
In einer Stadt in Tirol stehen seit 2021 vier IPOMEA tulip mit 7 × 7 m. Ihre Masten sind auf rund 4,5 bis 6 m verlängert, sodass die Schirme ineinandergreifen; die Konstruktion haben wir an die Statik des Standorts angepasst. Jeder Schirm trägt zwölf LED-Profile in RGB, gesteuert über eine DMX-Schnittstelle, und unser Team hat den Aufbau begleitet. Eine Marktgemeinde in Tirol hat 2025 zwei tulip mit 6 × 6 m bestellt, mit Blende und Tragarmen in Graphitgrau, RGB-Licht und aufschraubbaren Hülsen, passend zu den vorhandenen Hülsen im Boden.
Ein Verband in Baden-Württemberg hat 2021 vier tulip mit 6 × 6 m auf vier Höhen zwischen 3,8 und 5,3 m bestellt, aufgedübelt, mit PVC-Bespannung und zwölf RGB-Leisten je Schirm. Eine Baumschule in Oberfranken hat 2025 vier runde tulip mit ø 4 und ø 5 m bestellt, mit aufgedübelten Hülsen und einer Stahlplatten-Befestigung auf einer Stahlbetondecke unter Pflaster, dazu Motor, Windwächter und eine prüffähige statische Berechnung.
In der Gastronomie hat ein Betrieb in Südhessen 2021 einen tulip mit 7 × 7 m bestellt, rund 5 m hoch, mit Motor, Windwächter, PVC-Bespannung und zwölf RGB-Leisten. Ein Cateringunternehmen in Wien hat 2023 acht tulip mit 5 × 5 m in Standrahmen mit Sitzelementen bestellt.
Häufige Fragen
Wohin läuft das Regenwasser beim Trichterschirm?
Über die Membran zur Mitte und zwischen Innenmast und Außenrohr nach unten. Es tritt am Fuß aus oder läuft auf Wunsch über einen Anschluss an ein KG-Rohr unterirdisch in die Drainage.
Welche Größen hat der IPOMEA tulip?
Quadratisch 3 × 3, 4 × 4, 5 × 5, 6 × 6 und 7 × 7 m, rund ø 4, ø 5 und ø 6 m. Das Format 8 × 8 m gibt es nur als verstärkten tulip pro.
Wie groß muss das Fundament sein?
Bis 5 × 5 m und ø 5 m 80 × 80 cm, bei 6 × 6 m und ø 6 m 100 × 100 cm, bei 7 × 7 m 140 × 140 cm, jeweils bis Frosttiefe. Für die pro-Formate stimmen wir das Maß mit Ihnen ab.
Geht ein Trichterschirm auch ohne Fundament?
Ja, im Standrahmen mit Gabionen oder aufgedübelt auf einer tragfähigen Decke. Auf einer Decke gehört eine prüffähige statische Berechnung dazu.
Kann man einen Heizstrahler am Trichterschirm anbringen?
Nein, beim tulip ist kein Heizstrahler vorgesehen. Licht und elektrischen Antrieb gibt es für alle Größen; Heizstrahler bieten wir an den Großschirmen IPOMEA classic und classic pro an.
Wie lange dauert die Lieferung?
In der Regel zwölf Wochen ab Auftrag, weil wir den tulip selbst fertigen. Die Bodenhülse liefern wir vorab, damit das Fundament vorher gesetzt werden kann.
Ihren Platz mit Trichterschirmen planen
Der Trichterschirm lohnt sich dort, wo Schatten und Regenschutz dauerhaft gebraucht werden und der Schirm zum Ort passen soll. Schicken Sie uns einen Lageplan oder ein Foto Ihrer Fläche und sagen Sie uns, wie sie genutzt wird. Wir schlagen Größe, Anzahl, Höhen und Befestigung vor, zeigen auf Wunsch eine Visualisierung und unterstützen vor Ort mit zwei Mitarbeitern bei Montage und Einweisung. Sie erreichen uns unter 08105 7989715 oder über unsere Kontaktseite.
Stand: Oktober 2026 · Sebastian Koch, IPOMEA
